ИКМ Система уплотнения ИКМ-4М (ИКМ-4ДМ)

Состав минимального комплекта аппаратуры

Сдвоенные 4-канальные SHDSL системы интегрированного абонентского доступа ИКМ-4ДМх2, ИКМ-4ДМх2-2 и ИКМ-4ДМх2-4

Системы отличаются от моделей ИКМ-4ДМ размещением двух станционных полукомплектов на одной плате, что обеспечивает независимое подключение к ней двух отдельных 4-канальных абонентских устройств. Одна система ИКМ-4ДМх2 дешевле двух систем ИКМ-4ДМ и, кроме того, позволяет сэкономить одно установочное место в станционном каркасе

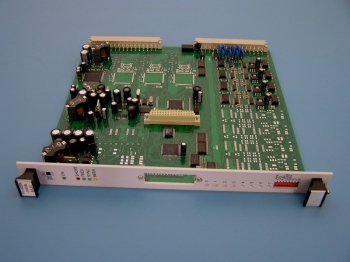

устройство станционное УС-01ДМ-100 - 1 шт
устройство абонентское УА-4ДМ-100 (или УА-4ДМ-100х2 для системы ИКМ-4ДМх2-2, или УА-4ДМ-100х4 для системы ИКМ-4ДМх2-4) - 2 шт.

Необходимая конструкция для установки УС – из унифицированного ряда:

КМ-12 – кожух для установки одной платы,
КМ2-12 – кожух для двух пла
К4-12 – каркас для 4-х плат
К16-04 или К16-05 – каркас для 16-и плат

Пригодны также все виды ранее выпускавшихся кожухов и каркасов

Технические характеристики аппаратуры ИКМ-4ДМх2-2 и ИКМ-4ДМх2-4

G.SHDSL линейный интерфейс согласно ITU-T G.991.2
Линейное кодирование ТС-РАМ-8,-16 по выбору пользователя
Согласование 135 Ом
Мощность линейного сигнала10,5 -13,5дБм, изменяемая пользователем
Максимальное затухание на частоте 36 кГц   52 дБ для кода TC-PAM-16
Линейная скорость передачи 256 кбит/с
Встроенные средства измерения параметров линейного сигнала: затухание, отношение «сигнал/шум», качество линейного сигнала
Встроенные средства определения параметров качества связи: уровень битовых ошибок BER, секунд с множественными ошибками SES, минут деградированного качества связи DM
Дистанционное конфигурирование всех устройств, подключенных полинии связи, включая регенераторы

Типовые значения максимального рабочего расстояния по затуханию (безрегенератора)

по кабелюТПП-0,4  7км,
по кабелюТПП-0,5  10,2 км

Типовое значение предельного сопротивления линии связи

- при нагрузкев шлейфах до 1000 Ом:
- 1800 Ом при номинальном напряжении дистанционного питания,
- 2400 Ом при повышенном напряжении дистанционного питания.
Кодирование тональных и сигналов ИКМ 64кбит/с согласнои ITUT-IG.711, закон А (закон µ-по заказу)

Параметры станционного интерфейса

Импеданс 600 Ом или на заказ
Ток разомкнутой петли <0.15 мА
Ток замкнутой петли >22 мА
Уровни выходного/входного сигналов- 4 dBr/ - 3 dB или на заказ
Напряжение принимаемого сигнала вызова от 35 до 110 В (действ.)
Распознавание импульсов таксации 16 кГц и детектирование полярности

Параметры абонентского интерфейса

Импеданс 600 Ом
Ток замкнутой петли не менее 20 мА
Уровни выходного /входного сигналов- 7 dBr/ 0 dB  или на заказ
Сигнал вызова симметричный, не менее 40 В (действ.)с возможностью увеличения до 48 В
Напряжение линии в режиме ожидания - 48В
Формирование импульсов таксации 16 кГц и воспроизведение полярности

Питание станционных устройств

Батаре япитания на АТС от 38,4 В до 72 В
Отдельный независимый источник питания на каждой плате
Возможность горячего включения
Питание абонентских устройств
Дистанционное или местное питание по выбору пользователя
Напряжение дистанционного питания по выбору: номинальное или +/-20%
Номинальное напряжение дистанционного питания: +/- 98В

Конструкция и габариты

Устройство станционное: плата Евромеханика формата 6U5HP, размер 248х262х25,4 мм
Устройство абонентское: герметичный пластиковый IP65 корпус 120х180х55

Укомплектование

Станционные каркасы и кожухи на 1, 2, 4 и 16 единиц аппаратуры –соответственно КМ-12, КМ2-12, К4-12 или К16-04/К16-05
Регенераторы Р2320 или Р2320х2 -соответственно для одной и двух линий связи – при необходимости (в случае установки аппаратуры на особо протяженных и сложных линиях)

Быстрый заказ

Артикул Наименование Описание Цена, руб.
ИКМ-4М УС-02М - 1 шт., УА-4М - 1шт. 28 531 руб. + В корзину
ИКМ-4ДМ УС-02ДМ-100 - 1 шт., УА-4ДМ-100 - 1шт. 34 685 руб. + В корзину
