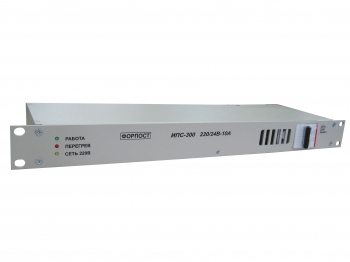

ИПС 300-220/24В-10А-1U-D



  • Блок питания ИПС-300-220/24В-10А предназначен для обеспечения радиоэлектронной аппаратуры постоянным стабилизированным напряжением 220В. Данный выпрямитель имеет расширенный диапазон входного напряжения 140-260В и развязывающий диод для параллельной работы
  • Блок питания ИПС-300 выполнен в корпусе высотой 1U, рассчитанном на установку в конструктив 19”



Быстрый заказ
ИПС 300-220/24В-10А-1U-D

Технические характеристики

Номинальное выходное напряжение
постоянного тока
24В
Номинальный (максимальный) выходной ток 10А
Пульсация выходного напряжения от пика до пика, не более
100мВ
Диапазон входного напряжения и частоты сети переменного тока 220 ±33В постоянного тока;
220 ±33В, 50 ±2 Гц
переменного тока
Защита от перегрузки с током ограничения 10±0,1 А
Защита от недопустимого снижения сетевого напряжения с напряжением срабатывания 180В
Защита от перегрева с регулируемой температурой срабатывания (65÷100˚С) 80˚С
Рабочий диапазон температур окружающей среды от +1 до +45˚С

  • Изоляция входных электрических цепей 220В относительно корпуса ИПС выдерживает в течение 1 мин. испытательное напряжение переменного тока 1,5 кВ частотой 50Гц или выпрямленное напряжение 2500В с использованием мегаомметра.
  • Электрическое сопротивление изоляции входных и выходных цепей относительно корпуса ИПС составляет не менее:
  • ИПС позволяет подключать через «сухие» контакты реле внешнюю сигнализацию отключенного или аварийного состояния источника.
  • ИПС-300-220/24-10А D выполнен по схеме мостового двухтактного преобразователя с независимым возбуждением и бестрансформаторным входом.
  • ИПС допускает включение на параллельную работу.

    Подключение ИПС
  • Подключить, соблюдая полярность, нагрузку к клеммнику ИПС двумя проводами с сечением медных проводов не менее 2,5 кв.мм 2.
  • Подключить к клеммнику ИПС сетевой шнур с заземляющей жилой.
  • Подключить (при необходимости) внешнюю сигнализацию аварийного (отключенного) состояния ИПС.


Индикация и сигнализация о состоянии ИПС

  • Световая индикация состояния ИПС обеспечивается светодиодами.
  • При подаче на ИПС сетевого напряжения светится жёлтый индикатор «Сеть», при снятии сетевого напряжения индикатор «Сеть» гаснет.
  • При нормальной работе светится зелёный индикатор « Работа », при перегреве ИПС индикатор « Работа » гаснет и загорается красный индикатор « Перегрев».
  • Кроме того, ИПС имеет релейную сигнализацию, «сухие» контакты выведены на клеммник. Реле срабатывает при наличии выходного напряжения и возвращается при его отсутствии.


Гарантийные обязательства

  • Средний срок службы 20 лет.
  • Гарантийный срок эксплуатации 3 года с момента продажи.
