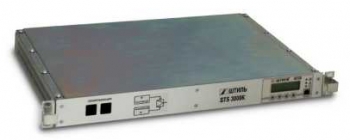

Байпас Штиль STS7500K
- Автоматический электронный байпас "Штиль" STS7500K предназначен для совместной работы с инверторами "Штиль" для систем связи.
- Байпас STS7500K обеспечивает автоматическое синхронное и синфазное переключение нагрузки с выхода инвертора (инверторной системы) на основную сеть переменного тока при перегрузке или выходе из строя инвертора (инверторной системы) и обратно при возврате в нормальный режим.
- Время переключения <=10 мс. В байпасе STS7500K имеется встроенный контроллер "Штиль" PSC200, с помощью которого можно осуществлять местный, а при установке модуля TCP/IP (опция), и дистанционный мониторинг состояния и параметров как каждого инвертора, так и инверторной системы в целом.
- Конструктивно байпас выполнен в виде 19" модуля для установки в 19” шкаф или стойку и имеет высоту 1U.
- На передней панели байпаса расположены органы индикации и управления контроллера, USB-разъем, два разъема для подключения кабелей синхронизации; на задней панели расположены переключатель режимов работы, клеммные колодки для подключения выходов инверторов, нагрузки и сети переменного тока, вывод заземления корпуса байпаса, разъемы RS485, TCP/IP (опция), клеммная колодка "сухих контактов" и разъем для подключения кабеля питания контроллера (постоянное напряжение 18...72 В).
Быстрый заказ
|
Максимальная мощность нагрузки, кВА/кВт
|
7,5
|
|
Номинальное входное напряжение, В
|
220
|
|
Диапазон входного напряжения, В
|
180-250
|
|
Число фаз
|
1
|
|
Максимальный входной ток, А
|
40
|
|
Масса, кг
|
4
|
|
Масса в упаковке, кг
|
5
|
|
Высота
|
1U
|
|
Габаритные размеры (ШхВхГ), мм
|
483 x 44 x 380
|
|
Габаритные размеры в упаковке (ШхВхГ), мм
|
565 х 65 х 530
|
|
Гарантийный срок, мес
|
24
|
