Инвертор Штиль PS220/700C-P-1 (STS)

Инвертор «Штиль» с входным напряжением 220 В постоянного тока предназначен для электроснабжения различного оборудования с напряжением питания 220 В переменного тока и потребляемой мощностью до 1000 ВА/750 Вт. Инвертор выпускается в 19” корпусе.

Функциональные и конструктивные особенности инвертора PS220/700C-P-1 (STS)

  • встроенный входной и выходной фильтр высокочастотных помех
  • гальваническая развязка входных и выходных цепей - 1500 В
  • электронная защита от перегрузок и короткого замыкания
  • синусоидальная форма выходного напряжения
  • стабилизированное выходное напряжение
  • высокая перегрузочная способность
  • встроенный автоматический байпас
  • принудительное охлаждение
  • 19" корпус высотой 1U
  • с инвертором поставляется комплект кабелей

Цена: 45 953 рублей
В корзину Быстрый заказ
Инвертор Штиль PS220/700C-P-1 (STS)

Инвертор "Штиль" для систем связи PS220/700C-P-1 STS со встроенным автоматическим байпасом обеспечит высококачественной электроэнергией напряжением 220 В переменного тока ваше оборудование связи, промышленные приборы и устройства, суммарная электрическая мощность которых не превышает 1000 ВА/750 Вт на объектах, где имеются источники электроэнергии напряжением 220 В постоянного тока (например, аккумуляторные батареи). Кроме того, инвертор может использоваться в качестве компонента системы бесперебойного питания.

Инвертор PS220/700C-P-1 STS предназначен для автономной работы, режим работы нагрузки настраивается на производстве и оговаривается при заказе (первый вариант - постоянная работа нагрузки от инвертора, автоматическое переключение нагрузки на работу от сети переменного тока напряжением 220 В через байпас при перегрузке или сбое инвертора, второй вариант - постоянная работа нагрузки от сети переменного тока напряжением 220 В через байпас, автоматическое переключение нагрузки на работу от инвертора при пропадании напряжения в сети).

Инвертор PS220/700C-P-1 STS представляет собой импульсный преобразователь (ШИМ, 60 кГц) постоянного тока напряжением 220 В в переменный ток со стабилизированным напряжением 220 В синусоидальной формы частотой 50 Гц. Для ограничения пульсаций потребляемого постоянного тока инверторы "Штиль" для систем связи имеют высокоэффективный входной фильтр и специальный алгоритм схемы управления ШИМ. Автоматический байпас реализован на базе электромеханических реле.

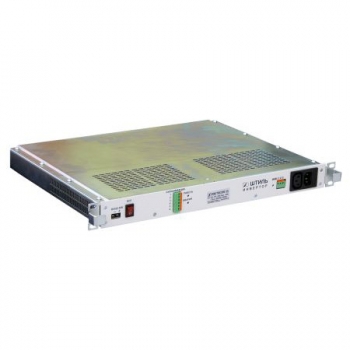

Конструктивно инвертор выполнен в виде 19" модуля высотой 1U для установки в 19" стойку/шкаф. На передней панели инвертора расположены выключатель, индикаторы работы и аварии преобразователя, индикатор работы байпаса, трёхполюсные розетки IEC320 для подключения нагрузки и сети, разъемы для подключения источника постоянного тока (например АБ), клеммная колодка дистанционной сигнализации.

Технические характеристики

Максимальная мощность нагрузки, кВА/кВт
1,0/0,75
Допустимая перегрузка
100% - 5 с, 20% - 30 с, 5% - длительно
Номинальное входное напряжение, В
220
Диапазон входного напряжения, В
180-255
Действующее значение пульсаций, создаваемых инвертором в цепи постоянного тока, мВ
<=50 (в диапазоне частот 25 Гц...150 кГц)
Псофометрическое значение пульсаций, создаваемых инвертором в цепи постоянного тока, мВ
<=2
Номинальное выходное напряжение, В
220
Стабилизация выходного напряжения, %
±3
Номинальная выходная частота, Гц
50
Стабилизация выходной частоты, %
±1
Максимальный входной ток, А
4,6
Коэффициент мощности
0-1
Коэффициент нелинейных искажений, %
<=4
Допустимый коэффициент амплитуды кривой переменного тока нагрузки (пик-фактор)
<=3:1
КПД, %
>=87
Наработка на отказ (MTBF), ч
200 000
Вид охлаждения
принудительное
Диапазон температуры окружающей среды, °С
+5...+40
Диапазон температуры окружающей среды при транспортировке и хранении, °С
-50…+85
Относительная влажность воздуха, %
0...80 (без конденсата)
Степень защиты
IP20 по ГОСТ 14254
Устойчивость к механическим воздействиям
Механический удар многократного действия в вертикальной плоскости при штатном расположении инвертора с пиковым ударным ускорением 15 g при длительности действия ударного ускорения 5...10 мс
Устойчивость к синусоидальной вибрации
<=19,6 м/с² (2 g) на частоте 25 Гц
Масса, кг
5
Масса в упаковке, кг
6
Высота
1U
Габаритные размеры (ШхВхГ), мм
483 x 44 x 365
Габаритные размеры в упаковке (ШхВхГ), мм
565 х 65 х 530
Гарантийный срок, мес
24
