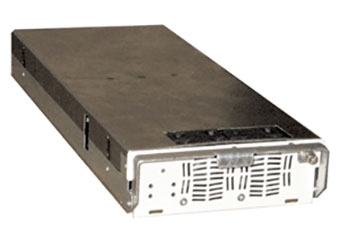

Инвертор Штиль PS48-60/1000К
Инвертор «Штиль» с расширенным диапазоном входного напряжения 40,5 - 72 В постоянного тока предназначен для электроснабжения различного оборудования с напряжением питания 220 В переменного тока и потребляемой мощностью до 1000 ВА/750 Вт. Инвертор общего назначения выпускается в 19” модульном каркасе (корзине).
Функциональные и конструктивные особенности инвертора "Штиль" PS48-60/1000К (I) "
- модуль для размещения в корзине (до 3 шт,) .
В комплект поставки инвертора PS48-60/1000К (I) входит :
- инвертор
- разъем синхронизации (для параллельной работы нескольких инверторов ) - 2шт. + 1м шлейф синхронизации
- ответный разъем колодки "сухих контактов"
- разъем для подключения к контроллеру (для удаленного и локального мониторинга)
- разъем для подключения к источнику постоянного тока+ кабель
- вилка для подключения нагрузки
Быстрый заказ
Инвертор "Штиль" для систем связи PS48-60/1000K имеет два входа: вход сети переменного тока с диапазоном напряжения 180-270 В и корректором мощности и вход постоянного тока с расширенным диапазоном напряжения 40,5 - 72 В. Для PS48-60/1000K характерно безразрывное переключение с питания от сети на питание от источника DC и обратно. Инвертор "Штиль" PS48-60/1000K предназначен для установки в модульный каркас PS48/1000K.
При нахождении напряжения питающей сети ~220В в допустимых пределах питание нагрузки осуществляется от внешней сети переменного тока, в этом режиме инвертор выполняет функции сетевого кондиционера. При этом энергия по цепи постоянного тока не потребляется, что позволяет снизить мощность источника постоянного тока до мощности, достаточной для заряда АБ.
При выходе напряжения сети переменного тока за допустимые пределы питание нагрузки осуществляется от источника постоянного напряжения (аккумуляторных батарей). Питание нагрузки в обоих режимах осуществляется стабилизированным напряжением синусоидальной формы. Благодаря новым схемотехническим решениям, примененным при проектировании данного инвертора, перерыва в питании нагрузки при переключении не происходит.
Инвертор PS48-60/1000K предназначен для параллельной работы (до 24 приборов) в составе инверторной системы для увеличения мощности или повышения надежности (схема с резервированием N+1). В инверторе имеется интерфейс для дистанционного мониторинга параметров с помощью внешнего контроллера "Штиль" PSC200.
Конструктивно инвертор выполнен в виде модуля высотой 1U для установки в 19" корзину (в одной корзине может размещаться до 3-х инверторов). На передней панели инвертора расположены индикаторы работы и аварии преобразователя, все соединительные разъемы для подключения нагрузки, источника постоянного тока (например АБ), кабелей синхронизации и дистанционного мониторинга расположены на задней панели.
Инвертор "Штиль" для систем связи PS48-60/1000K имеет два входа: вход сети переменного тока с диапазоном напряжения 180-270 В и корректором мощности и вход постоянного тока с расширенным диапазоном напряжения 40,5 - 72 В. Для PS48-60/1000K характерно безразрывное переключение с питания от сети на питание от источника DC и обратно. Инвертор "Штиль" PS48-60/1000K предназначен для установки в модульный каркас PS48/1000K.
При нахождении напряжения питающей сети ~220В в допустимых пределах питание нагрузки осуществляется от внешней сети переменного тока, в этом режиме инвертор выполняет функции сетевого кондиционера. При этом энергия по цепи постоянного тока не потребляется, что позволяет снизить мощность источника постоянного тока до мощности, достаточной для заряда АБ. При выходе напряжения сети переменного тока за допустимые пределы питание нагрузки осуществляется от источника постоянного напряжения (аккумуляторных батарей).
Питание нагрузки в обоих режимах осуществляется стабилизированным напряжением синусоидальной формы. Благодаря новым схемотехническим решениям, примененным при проектировании данного инвертора, перерыва в питании нагрузки при переключении не происходит.
Инвертор PS48-60/1000K предназначен для параллельной работы (до 24 приборов) в составе инверторной системы для увеличения мощности или повышения надежности (схема с резервированием N+1). В инверторе имеется интерфейс для дистанционного мониторинга параметров с помощью внешнего контроллера "Штиль" PSC200.
Конструктивно инвертор выполнен в виде модуля высотой 1U для установки в 19" корзину (в одной корзине может размещаться до 3-х инверторов). На передней панели инвертора расположены индикаторы работы и аварии преобразователя, все соединительные разъемы для подключения нагрузки, источника постоянного тока (например АБ), кабелей синхронизации и дистанционного мониторинга расположены на задней панели.
Технические характеристики
|
Максимальная мощность нагрузки, кВА/кВт
|
1/0,75
|
|
Допустимая перегрузка
|
105% - длительно, 150% - 5 сек с последующим отключением
|
|
Номинальное входное напряжение, В
|
AC 220, DC 48, DC 60
|
|
Диапазон входного напряжения, В
|
AC 185...262, DC 40,5-72
|
|
Номинальное выходное напряжение, В
|
220
|
|
Диапазон выходного напряжения, В
|
220В ±1,5%
|
|
Номинальная выходная частота, Гц
|
50
|
|
Максимальный входной ток, А
|
AC 4, DC 21
|
|
Коэффициент мощности
|
0-1 (L или C)
|
|
КПД, %
|
87/90(DC), 95(АС)
|
|
Наработка на отказ (MTBF), ч
|
не менее 200000 часов при +40°С
|
|
Вид охлаждения
|
принудительное
|
|
Диапазон температуры окружающей среды, °С
|
+5...+50
|
|
Относительная влажность воздуха, %
|
0...90 (без конденсата)
|
|
Степень защиты
|
IP30 по ГОСТ 14254
|
|
Масса, кг
|
5
|
|
Высота
|
1U
|
|
Габаритные размеры (ШхВхГ), мм
|
108 х 44 х421
|
|
Гарантийный срок, мес
|
24
|
