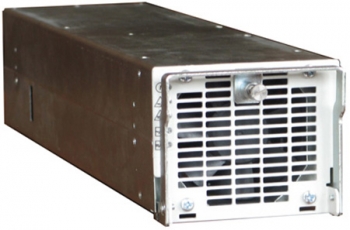

Инвертор Штиль PS48-60/2000K

 Инвертор «Штиль» с расширенным диапазоном входного напряжения 40,5 - 72 В постоянного тока предназначен для электроснабжения различного оборудования с напряжением питания 220 В переменного тока и потребляемой мощностью до 1000 ВА/750 Вт. Инвертор общего назначения выпускается в 19” модульном каркасе (корзине).

Функциональные и конструктивные особенности инвертора PS48-60/2000K:

  • врубная конструкция с коммутационными элементами на задней панели, позволяющая устанавливать и менять инвертор в "горячем" режиме
  • гальваническая развязка входных и выходных цепей - 1500 В
  • электронная защита от перегрузок и короткого замыкания
  • синусоидальная форма выходного напряжения
  • возможность параллельной работы (до 32 шт.)
  • возможность дистанционного мониторинга
  • стабилизированное выходное напряжение
  • входы постоянного и переменного тока
  • высокая перегрузочная способность
  • принудительное охлаждение

Быстрый заказ
Инвертор Штиль PS48-60/2000K

Инвертор "Штиль" для систем связи PS48-60/2000K имеет два входа: вход сети переменного тока с диапазоном напряжения 180-270 В и корректором мощности и вход постоянного тока с расширенным диапазоном напряжения 40,5 - 72 В. При нахождении напряжения питающей сети ~220В в допустимых пределах питание нагрузки осуществляется от внешней сети переменного тока, в этом режиме инвертор выполняет функции сетевого кондиционера.

При этом энергия по цепи постоянного тока не потребляется, что позволяет снизить мощность источника постоянного тока до мощности, достаточной для заряда АБ. При выходе напряжения сети переменного тока за допустимые пределы питание нагрузки осуществляется от источника постоянного напряжения (аккумуляторных батарей). Питание нагрузки в обоих режимах осуществляется стабилизированным напряжением синусоидальной формы. Благодаря новым схемотехническим решениям, примененным при проектировании данного инвертора, перерыва в питании нагрузки при переключении не происходит.

Инвертор PS48-60/2000K предназначен для параллельной работы (до 32 приборов) в составе инверторной системы для увеличения мощности или повышения надежности (схема с резервированием N+1). В инверторе имеется интерфейс для дистанционного мониторинга параметров с помощью внешнего контроллера "Штиль" PSC200.

Конструктивно инвертор выполнен в виде модуля высотой 2U для установки в 19" корзину (в одной корзине может размещаться до 4-х инверторов). На передней панели инвертора расположены индикаторы работы и аварии преобразователя, все соединительные разъемы для подключения нагрузки, источника постоянного тока (например АБ), кабелей синхронизации и дистанционного мониторинга расположены на задней панели.

 Технические характеристики

Максимальная мощность нагрузки, кВА/кВт
2,0/1,5
Допустимая перегрузка
105% - длительно, 150% - 5 сек с последующим отключением
Номинальное входное напряжение, В
AC 220, DC 48, DC 60
Диапазон входного напряжения, В
AC 170...280, DC 40,5-72
Номинальное выходное напряжение, В
220
Диапазон выходного напряжения, В
220В ±1,5%
Номинальная выходная частота, Гц
50
Стабилизация выходной частоты, %
±1
Максимальный входной ток, А
43
Коэффициент мощности
0-1 (L или C)
Допустимый коэффициент амплитуды кривой переменного тока нагрузки (пик-фактор)
<=4
КПД, %
87/90(DC), 95(АС)
Наработка на отказ (MTBF), ч
не менее 200000 часов при +40°С
Вид охлаждения
принудительное
Диапазон температуры окружающей среды, °С
+5...+50
Относительная влажность воздуха, %
0...90 (без конденсата)
Степень защиты
IP20 по ГОСТ 14254
Масса, кг
3
Высота
2U
Габаритные размеры (ШхВхГ), мм
105 х 88 х 410
Гарантийный срок, мес
24
