Инвертор Штиль PS60/1500 (STS)

 Инвертор «Штиль» с входным напряжением 60 В постоянного тока предназначен для электроснабжения различного оборудования с напряжением питания 220 В переменного тока и потребляемой мощностью до 2000 ВА/1500 Вт. Инвертор общего назначения выпускается в настольном исполнении или в 19” корпусе, инверторы для систем связи - в 19” корпусе.


Функциональные и конструктивные особенности инвертора PS60/1500 (STS):


  • встроенный автоматический байпас (переключение осуществляется синхронно и синфазно с сетью, время переключения <=10 мс)
  • встроенный входной и выходной фильтр высокочастотных помех
  • гальваническая развязка входных и выходных цепей - 1500 В
  • электронная защита от перегрузок и короткого замыкания
  • синусоидальная форма выходного напряжения
  • возможность параллельной работы (до 6 шт.)
  • возможность дистанционного мониторинга
  • стабилизированное выходное напряжение
  • высокая перегрузочная способность
  • принудительное охлаждение
  • 19" корпус высотой 1U
  • с инвертором поставляется комплект кабелей

Быстрый заказ
Инвертор Штиль PS60/1500 (STS)

Инвертор "Штиль" для систем связи PS60/1500 (STS) со встроенным автоматическим байпасом обеспечит высококачественной электроэнергией напряжением 220 В переменного тока ваше оборудование связи, промышленные приборы и устройства, суммарная электрическая мощность которых не превышает 2000 ВА/1500 Вт на объектах, где имеются источники электроэнергии напряжением 60 В постоянного тока (например, аккумуляторные батареи). Кроме того, инвертор может использоваться в качестве компонента системы бесперебойного питания.

Инвертор PS60/1500 (STS) предназначен как для работы автономно, так и для параллельной работы (до 6 приборов) в составе инверторной системы для увеличения мощности или повышения надежности (схема с резервированием N+1), режим работы нагрузки может быть настроен пользователем (первый вариант - постоянная работа нагрузки от инвертора, автоматическое переключение нагрузки на работу от сети переменного тока напряжением 220 В через байпас при перегрузке или сбое инвертора, второй вариант - постоянная работа нагрузки от сети переменного тока напряжением 220 В через байпас, автоматическое переключение нагрузки на работу от инвертора при пропадании напряжения в сети).

Инвертор PS60/1500 (STS) представляет собой импульсный преобразователь (ШИМ, 20 кГц) постоянного тока напряжением 60 В в переменный ток со стабилизированным напряжением 220 В синусоидальной формы частотой 50 Гц. Для ограничения пульсаций потребляемого постоянного тока инверторы "Штиль" для систем связи имеют высокоэффективный входной фильтр и специальный алгоритм схемы управления ШИМ. Автоматический байпас реализован на базе электромеханических реле. В инверторе PS60/1500-STS имеется интерфейс для дистанционного мониторинга параметров с помощью внешнего контроллера "Штиль" PSC200.

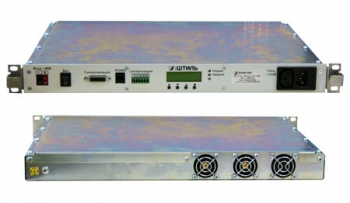

Конструктивно инвертор выполнен в виде 19" модуля высотой 1U для установки в 19" стойку/шкаф. На передней панели инвертора расположены выключатель, индикаторы работы и аварии преобразователя, индикаторы работы байпаса, ЖК-индикатор параметров, трёхполюсные розетки IEC320 для подключения нагрузки и сети, разъемы для подключения источника постоянного тока (например АБ) и кабеля синхронизации, клеммная колодка дистанционной сигнализации ("сухие" контакты), разъем RG-45 для связи с контроллером.

 Технические характеристики

Максимальная мощность нагрузки, кВА/кВт
2,0/1,5
Допустимая перегрузка
100% - 5 с, 20% - 30 с, 5% - длительно
Номинальное входное напряжение, В
60
Диапазон входного напряжения, В
50-72
Номинальное входное напряжение байпаса, В
220
Диапазон входного напряжения байпаса, В
182-255
Действующее значение пульсаций, создаваемых инвертором в цепи постоянного тока, мВ
<=50 (в диапазоне частот 25 Гц...150 кГц)
Псофометрическое значение пульсаций, создаваемых инвертором в цепи постоянного тока, мВ
<=2
Число фаз
1
Номинальное выходное напряжение, В
220
Диапазон выходного напряжения, В
220-230
Стабилизация выходного напряжения, %
±1,5
Номинальная выходная частота, Гц
50
Стабилизация выходной частоты, %
±0,1
Максимальный входной ток, А
29
Коэффициент мощности
0-1
Коэффициент нелинейных искажений, %
<=4
Допустимый коэффициент амплитуды кривой переменного тока нагрузки (пик-фактор)
<=3,5:1
КПД, %
>=88
Наработка на отказ (MTBF), ч
200 000
Вид охлаждения
принудительное
Диапазон температуры окружающей среды, °С
+5...+40
Диапазон температуры окружающей среды при транспортировке и хранении, °С
-50…+85
Относительная влажность воздуха, %
0...90 (без конденсата)
Степень защиты
IP20 по ГОСТ 14254
Масса, кг
6,2
Масса в упаковке, кг
7
Высота
1U
Габаритные размеры (ШхВхГ), мм
483 x 44 x 380
Габаритные размеры в упаковке (ШхВхГ), мм
565 х 65 х 530
Гарантийный срок, мес
24
