Инвертор Штиль PS60/1500

Инвертор «Штиль» с входным напряжением 48 В постоянного тока предназначен для электроснабжения различного оборудования с напряжением питания 220 В переменного тока и потребляемой мощностью до 2000 ВА/1500 Вт. Инвертор общего назначения выпускается в настольном исполнении или в 19” корпусах, инвертор для систем связи - в 19” корпусах.


Функциональные и конструктивные особенности инвертора PS60/1500:


  • встроенный входной и выходной фильтр высокочастотных помех
  • гальваническая развязка входных и выходных цепей - 1500 В
  • электронная защита от перегрузок и короткого замыкания
  • синусоидальная форма выходного напряжения
  • возможность параллельной работы (до 10 шт.)
  • возможность дистанционного мониторинга
  • стабилизированное выходное напряжение
  • высокая перегрузочная способность
  • принудительное охлаждение
  • 19" корпус высотой 1U
  • с инвертором поставляется комплект кабелей

Быстрый заказ
Инвертор Штиль PS60/1500

Инвертор "Штиль" для систем связи PS60/1500 обеспечит высококачественной электроэнергией напряжением 220 В переменного тока ваше оборудование связи, промышленные приборы и устройства, суммарная электрическая мощность которых не превышает 2000 ВА/1500 Вт на объектах, где имеются источники электроэнергии напряжением 60 В постоянного тока (например, аккумуляторные батареи). Кроме того, инвертор может использоваться в качестве компонента системы бесперебойного питания.

Инвертор PS60/1500 предназначен как для работы автономно, так и для параллельной работы (до 10 приборов) в составе инверторной системы для увеличения мощности или повышения надежности (схема с резервированием N+1).

Инвертор PS60/1500 представляет собой импульсный преобразователь (ШИМ, 20 кГц) постоянного тока напряжением 48 В в переменный ток со стабилизированным напряжением 220 В синусоидальной формы частотой 50 Гц. Для ограничения пульсаций потребляемого постоянного тока инверторы "Штиль" для систем связи имеют высокоэффективный входной фильтр и специальный алгоритм схемы управления ШИМ. В инверторе PS60/1500 имеется интерфейс для дистанционного мониторинга параметров с помощью внешнего контроллера "Штиль" PSC200.

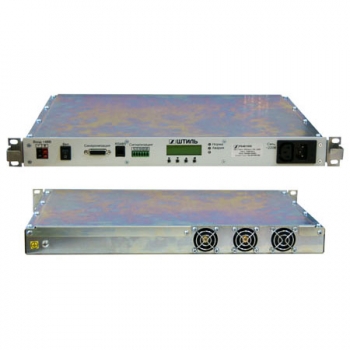

Конструктивно инвертор выполнен в виде 19" модуля высотой 1U для установки в 19" стойку/шкаф. На передней панели инвертора расположены выключатель, индикаторы работы и аварии преобразователя, ЖК-индикатор параметров, трёхполюсная розетка IEC320 для подключения нагрузки, разъемы для подключения источника постоянного тока (например АБ) и кабеля синхронизации, клеммная колодка дистанционной сигнализации ("сухие" контакты), разъем RG-45 для связи с контроллером.

Технические характеристики

Максимальная мощность нагрузки, кВА/кВт
2,0/1,5
Допустимая перегрузка
100% - 5 с, 20% - 30 с, 5% - длительно
Номинальное входное напряжение, В
60
Диапазон входного напряжения, В
50-72
Номинальное входное напряжение байпаса, В
-
Диапазон входного напряжения байпаса, В
-
Действующее значение пульсаций, создаваемых инвертором в цепи постоянного тока, мВ
<=50 (в диапазоне частот 25 Гц...150 кГц)
Псофометрическое значение пульсаций, создаваемых инвертором в цепи постоянного тока, мВ
<=2
Число фаз
1
Номинальное выходное напряжение, В
220
Диапазон выходного напряжения, В
220-230
Стабилизация выходного напряжения, %
±1,5
Номинальная выходная частота, Гц
50
Стабилизация выходной частоты, %
±0,1
Максимальный входной ток, А
29
Коэффициент мощности
0-1
Коэффициент нелинейных искажений, %
<=4
Допустимый коэффициент амплитуды кривой переменного тока нагрузки (пик-фактор)
<=3,5:1
КПД, %
>=88
Наработка на отказ (MTBF), ч
200 000
Вид охлаждения
принудительное
Диапазон температуры окружающей среды, °С
+5...+40
Диапазон температуры окружающей среды при транспортировке и хранении, °С
-50…+85
Относительная влажность воздуха, %
0...90 (без конденсата)
Степень защиты
IP20 по ГОСТ 14254
Масса, кг
6,2
Масса в упаковке, кг
7
Высота
1U
Габаритные размеры (ШхВхГ), мм
483 x 44 x 380
Габаритные размеры в упаковке (ШхВхГ), мм
565 х 65 х 530
Гарантийный срок, мес
24
