Инвертор Штиль PS60/700C-P-1 (STS)

Инвертор «Штиль» с входным напряжением 60 В постоянного тока предназначен для электроснабжения различного оборудования с напряжением питания 220 В переменного тока и потребляемой мощностью до 1000 ВА/750 Вт. Инвертор общего назначения выпускается в настольном исполнении или в 19” корпусе, инверторы для систем связи - в 19” корпусе.


Функциональные и конструктивные особенности инвертора PS60/700C-P-1 (STS)


  • встроенный входной и выходной фильтр высокочастотных помех
  • гальваническая развязка входных и выходных цепей - 1500 В
  • электронная защита от перегрузок и короткого замыкания
  • синусоидальная форма выходного напряжения
  • стабилизированное выходное напряжение
  • высокая перегрузочная способность
  • встроенный автоматический байпас
  • принудительное охлаждение
  • 19" корпус высотой 1U
  • с инвертором поставляется комплект кабелей
Быстрый заказ
Инвертор Штиль PS60/700C-P-1 (STS)

Инвертор "Штиль" для систем связи PS60/700C-P-1 (STS) со встроенным автоматическим байпасом обеспечит высококачественной электроэнергией напряжением 220 В переменного тока ваше оборудование связи, промышленные приборы и устройства, суммарная электрическая мощность которых не превышает 1/0,75 кВА/ кВт на объектах, где имеются источники электроэнергии напряжением 60 В постоянного тока. Кроме того, инвертор может использоваться в качестве компонента системы бесперебойного питания.

Инвертор P60/700C-P-1 (STS) предназначен для автономной работы, режим работы нагрузки настраивается на производстве и оговаривается при заказе (первый вариант - постоянная работа нагрузки от инвертора, автоматическое переключение нагрузки на работу от сети переменного тока напряжением 220 В через байпас при перегрузке или сбое инвертора, второй вариант - постоянная работа нагрузки от сети переменного тока напряжением 220 В через байпас, автоматическое переключение нагрузки на работу от инвертора при пропадании напряжения в сети).

Инвертор PS60/700C-P-1 (STS) представляет собой импульсный преобразователь (ШИМ, 60 кГц) постоянного тока напряжением 60 В в переменный ток со стабилизированным напряжением 220 В синусоидальной формы частотой 50 Гц. Для ограничения пульсаций потребляемого постоянного тока инверторы "Штиль" для систем связи имеют высокоэффективный входной фильтр и специальный алгоритм схемы управления ШИМ. Автоматический байпас реализован на базе электромеханических реле.

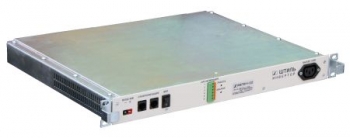

Конструктивно инвертор выполнен в виде 19" модуля высотой 1U для установки в 19" стойку/шкаф. На передней панели инвертора расположены выключатель, индикаторы работы и аварии преобразователя, индикатор работы байпаса, трёхполюсные розетки IEC320 для подключения нагрузки и сети, разъемы для подключения источника постоянного тока (например АБ), клеммная колодка дистанционной сигнализации.

 Технические характеристики

Максимальная мощность нагрузки, кВА/кВт
1/0,75
Допустимая перегрузка
    100% - 5 с, 20% - 30 с, 5% - длительно
Номинальное входное напряжение, В
60
Диапазон входного напряжения, В
48...72
Действующее значение пульсаций, создаваемых инвертором в цепи постоянного тока, мВ
<=50 (в диапазоне частот 25 Гц...150 кГц)
Псофометрическое значение пульсаций, создаваемых инвертором в цепи постоянного тока, мВ
<=2
Номинальное выходное напряжение, В
220
Диапазон выходного напряжения, В
±3
Номинальная выходная частота, Гц
50
Стабилизация выходной частоты, %
±1
Максимальный входной ток, А
18
Коэффициент нелинейных искажений, %
<=4
КПД, %
87
Вид охлаждения
принудительное
Диапазон температуры окружающей среды, °С
+5...+40
Диапазон температуры окружающей среды при транспортировке и хранении, °С
-50…+85
Относительная влажность воздуха, %
0...90 (без конденсата)
Степень защиты
IP30 по ГОСТ 14254
Устойчивость к механическим воздействиям
Механический удар многократного действия в вертикальной плоскости при штатном расположении инвертора с пиковым ударным ускорением 15 g при длительности действия ударного ускорения 5...10 мс
Масса, кг
7
Высота
1U
Габаритные размеры (ШхВхГ), мм
483 х 44 х 365
Гарантийный срок, мес
24
