Разъединитель внутренней установки типа РВ и РВЗ на ток 400 и 630а напряжением 10 кВ
RU.AИ18.В35516 ГОСТ 1550-69
- Разъединитель — электрический аппарат с видимым местом разъединения электрической цепи в воздухе, предназначен:
- для отключения и включения под напряжением участков электрической цепи высокого напряжения при отсутствии нагрузочного тока или для изменения схемы соединения;
- для безопасного производства работ на отключенном участке;
- для включения и отключения зарядных токов воздушных и кабельнх линий, тока холостого хода трансформаторов и токов небольших нагрузок.
- Разъединители трёхполюсные и приводы внутренней установки предназначены:
- для работы на высоте над уровнем моря до 1000 м;
- в помещениях, где колебания температуры и влажности воздуха не существенно отличаются от колебаний на открытом воздухе и имеется сравнительно свободный доступ наружного воздуха, например в палатках, кузовах, прицепах, металлических помещениях без теплоизоляции, а также в кожухе комплексного устройства и под навесом, чтобы избежать прямого воздействия солнечной радиации и атмосферных осадков на изделия
Быстрый заказ
- Помещение, в котором устанавливают разъединители и привод, должно быть закрытым, взрыво- и пожаробезопасным, не содержащим агрессивных газов и паров в концентрациях, разрушающих изоляцию и защитные покрытия.
- Разъединители серии РВ и РВЗ внутренней установки на напряжение 10 кВ предназначены для включения и отключения находящихся под напряжением обесточенных участков электрических цепей высокого напряжения, а также заземления отключенных участков при помощи заземлителей.

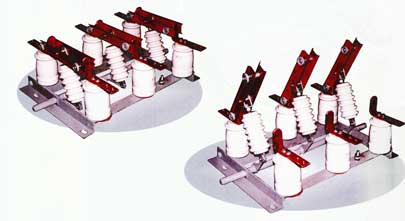

- Трёхполюсные разъединители РВ, РВЗ представляют собой три токопровода, установленных на одной раме с основным (общим) валом и приводным рычагом. Разъединители РВЗ отличаются от РВ тем, что имеют заземляющие ножи.
- В конструкции разъединителей с заземляющими ножами предусмотрена механическая блокировка между валом контактных ножей и валом заземляющих ножей, которая предотвращает ошибочные операции: при включенных контактных ножах невозможно включение заземляющих и наоборот. Разъединители РВЗ предназначены для заземления основного токоведущего контура со стороны снятого напряжения при его отключении для безопасности работ на отключенном участке электрической цепи.
- Контактные и заземляющие ножи управляются отдельными приводами ПДЖ-01, ПДМ-1, а также ручным приводом ПР, в конечных положениях рукоятка привода ПР удерживается фиксатором. Климатическое исполнение — УХЛ2.
Технические данные и характеристики
| Номинальное напряжение, кВ | 10 | 10 |
| Номинальный ток, А | 400 | 630 |
| Номинальный ток термической стойкости, кА | 16 | 25 |
| Номинальный ток электродинамической стойкости, кА | 41 | 52 |
| Время протекания тока термической стойкости главных контактов, С | 4 | 4 |
| Время протекания тока термической стойкости заземлителей, С | 1 | 1 |
| Максимально допустимый ток намагничивания, отключаемый разъединителем, А, не более | 2,5 | 2,5 |

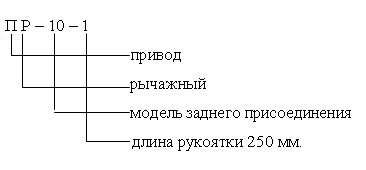

Структура обозначения ручного привода ПР
.jpg "Разъединитель внутренней установки типа РВ и РВЗ на ток 400 и 630а напряжением 10 кВ")

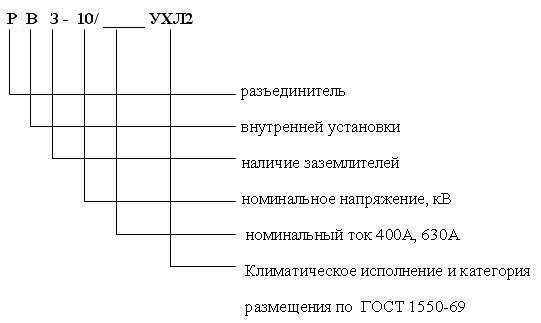

Структура обозначения разъединителя
.jpg "Разъединитель внутренней установки типа РВ и РВЗ на ток 400 и 630а напряжением 10 кВ")
.jpg "Разъединитель внутренней установки типа РВ и РВЗ на ток 400 и 630а напряжением 10 кВ")
