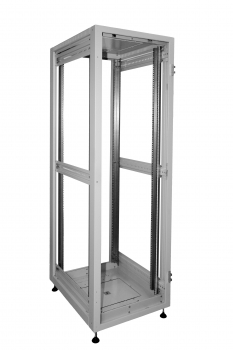

Сделано в России Телекоммуникационный шкаф напольный Т-3
ОБЛАСТЬ ПРИМЕНЕНИЯ
Телекоммуникационные шкафы Т-3предназначены для монтажа 19-дюймового оборудования в офисных и закрытых помещениях, а также его защиты от несанкционированного доступа, механических повреждений, попадания влаги и пыли (IP 21...).
АССОРТИМЕНТ РАЗМЕРОВ
Высота: 16-48U
Ширина: 19” – 23”
Глубина: 600 – 1200 мм
ГРУЗОПОДЪЕМНОСТЬ
Статическая грузоподъемность 900 кг.
КОНСТРУКЦИЯ СИЛОВОГО КОРПУСА
- цельносварные рамы (передняя, задняя), толщина стали 1,5 мм;
- основание с 4 – мя опорами (винтовые ножки) в комплекте;
- крыша;
- боковые кулисы, соединяющие переднюю и заднюю рамы, служащие для крепления монтажных профилей, а также организаторами кабеля в шкафах шириной 800 мм;
- 4 монтажных профиля, монтируемые на кулисы, толщина стали 2 мм.
КОНСТРУКЦИЯ ДВЕРЕЙ
Передняя:
- дверь стекло – толщина стекла 4 мм, крепление в цельнометаллической основе, замок точечный с поворотной ручкой (металлической), дверные петли внутренние съемные (металлические), навеска правая/левая по выбору, плотность фиксации двери при закрытии обеспечивается резиновыми амортизаторами;
- дверь перфорация – выполнена на цельном листе со степенью перфорации не менее 60%, замок точечный с поворотной ручкой (металлической), дверные петли внутренние съемные (металлические), навеска правая/левая по выбору, плотность фиксации двери при закрытии обеспечивается резиновыми амортизаторами;
Быстрый заказ
- дверь метал – выполнена на цельном листе с усиливающими ребрами жесткости, замок точечный с поворотной ручкой (металлической), дверные петли внутренние съемные (металлические), навеска правая/левая по выбору, плотность фиксации двери при закрытии обеспечивается резиновыми амортизаторами.
Задняя (заглушка):

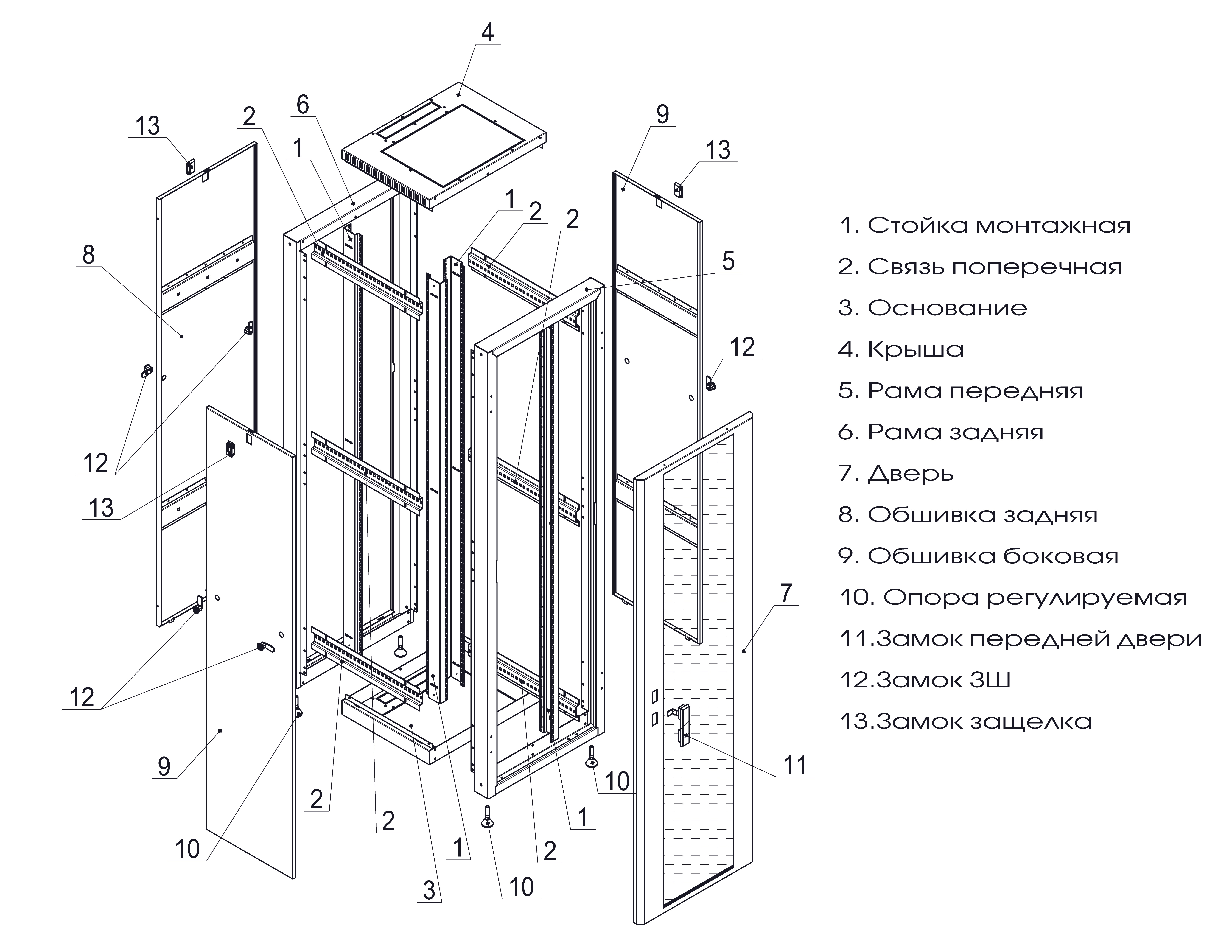

- дверь перфорация – выполнена на цельном листе со степенью перфорации не менее 60%, замок точечный (см. Схема – чертеж п. 12) + замок – защелка (см. Схема – чертеж п. 13) обеспечивают плотность фиксации двери при закрытии;
- дверь метал – выполнена на цельном листе, замок точечный (см. Схема – чертеж п. 12) + замок – защелка (см. Схема – чертеж п. 13) обеспечивают плотность фиксации двери при закрытии.
КОНСТРУКЦИЯ БОКОВЫХ ПАНЕЛЕЙ
- количество – 2 шт. (1 слева, 1 справа);
- съемные;
- замок – точечный (см. Схема – чертеж п. 12) + замок – защелка (см. Схема – чертеж п. 13) обеспечивают плотность фиксации двери при закрытии.
КОНСТРУКЦИЯ КРЫШИ ШКАФА
Место для установки вентиляторного модуля:
- закрыто съемной заглушкой;
- количество – 1 шт.;
- расположение – посередине;
- максимально возможное количество устанавливаемых вентиляторов – 6 шт.
Место для ввода кабеля:
- закрыто съемными заглушками;
- количество – 2 шт.;
- расположение – фронтальное и тыльное (по 1 секции с каждой стороны).
Пассивная вентиляция слева/справа.
КОНСТРУКЦИЯ ОСНОВАНИЯ ШКАФА
Место для установки вентиляторных модулей:
- закрыто съемной заглушкой;
- количество – 1 шт.;
- расположение – посередине;
- максимально возможное количество устанавливаемых вентиляторов – 6 шт.
Место для ввода кабеля:
- закрыто съемными заглушками;
- количество – 2 шт.;
- расположение – фронтальное и тыльное (по 1 секции с каждой стороны).
Место для установки винтовых опор (ножек):
- количество – 4 шт.
Место для установки роликов:
- количество – 4 шт.
МОНТАЖНЫЕ ПРОФИЛИ
- толщина стали 2 мм;
- гладкокатанная кромка, обеспечивающая безопасность монтажа;
- градуированная лента с маркировкой юнитовых отметок;
- юнитовые насечки на профилях для удобства монтажа оборудования.
ДОПОЛНИТЕЛЬНО В КОМПЛЕКТАЦИЮ ВХОДИТ
- 4 шарнирные ножки (винтовые опоры);
- 6 боковых кабельных органайзеров в шкафах шириной 800 мм;
- комплект винтов, шайб и гаек для сборки шкафа;
- паспорт изделия.
ПОКРАСКА
- ударопрочная, антикоррозийная полимерно - порошковая, устойчивая к воздействиям внешней среды;
- цвет светло-серый RAL 7035 или черный RAL 9005;
- тип – мелкая шагрень.
ЭЛЕКТРОБЕЗОПАСНОСТЬ
- обеспечивается подключением всех элементов шкафа к контуру заземления согласно ГОСТ Р 50827-95 (МЭК 670-89).
УПАКОВКА
Изделие упаковано в пятислойный гофрокартоновый короб. Количество упаковочных мест – 3.
