Громкоговоритель пылезащищенный 10ГР-38П



  • Громкоговоритель рупорный пылезащищенный 10ГР-38П ТУ 6573-001-82318468-2013 (взамен ИЦ3.847.069 в связи с вступлением в силу ГОСТ Р 53033-2008 Громкоговорители рупорные. Общие тех.условия.
  • Дата начала действия ГОСТа 01.12.2009) предназначен для оповещения и озвучивания открытых пространств в условиях повышенного шума, а также цехов и площадок с повышенным содержанием в атмосфере силикатной, угольной и ферромагнитной пыли и химически активных веществ.
  • Громкоговоритель может эксплуатироваться в условиях предельных рабочих температур от минус 50ºС до 55ºС и влажности 95±3% при температуре 25ºС.



Цена: 5 125.2 рублей
В корзину Быстрый заказ

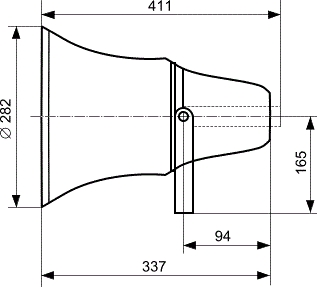

ЧЕРТЕЖ ГРОМКОГОВОРИТЕЛЯ С ГАБАРИТНЫМИ РАЗМЕРАМИ
  • ЧЕРТЕЖ ГРОМКОГОВОРИТЕЛЯ С ГАБАРИТНЫМИ РАЗМЕРАМИ
  • СХЕМА ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ ГРОМКОГОВОРИТЕЛЯ
  • СХЕМА ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ ГРОМКОГОВОРИТЕЛЯ
  • Громкоговоритель пылезащищенный 10ГР-38П

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ


  • Электрические и электроакустические параметры громкоговорителя должны соответствовать нормам, указанным ниже при нормальных климатических условиях: температура окружающего воздуха 25±10°С, относительная влажность от 45 до 80%, атмосферное давление от 84 до 106,7 кПа.

п/п
Наименование параметра, единицы измерения Норма
по ТУ
1. Номинальное входное звуковое напряжение, В 120I100/30
2. Номинальное электрическое сопротивление, Ом 1200I1000/75
3. Предельная шумовая мощность, Вт 10
4. Эффективный рабочий диапазон частот, ограниченный полем допусков +6дБ/-14дБ от уровня среднего звукового давления в полосе частот 800-3150 Гц, Гц, не уже 315-5600
5. Уровень характеристической чувствительности в полосе частот 800-3150 Гц, дБ не менее 103
6. Полный коэффициент гармонических искажений при номинальном входном звуковом напряжении, %, не более, на частотах, Гц
от 630 до 1000
от 1000 до 3000
свыше 3000
15
10
 7




  • Громкоговоритель рупорный соответствует ГОСТ Р 53033-2008, ГОСТ Р 53325-2012 и ТР ТС (ЕАС) 004/2011 и 020/2011.
  • Степень защиты оболочки – IР67 по ГОСТ 14254-96.
  • Климатическое исполнение УХЛ1 по ГОСТ 15150-69.
  • Масса громкоговорителя – 5,2 кг.
  • Драгоценные металлы в рупорном громкоговорителе отсутствуют.
 Содержание цветных металлов:
 латунь Л63

0,01026 кг

 бронза БРОФ6,5

0,00017 кг



КОМПЛЕКТНОСТЬ



В состав комплекта входит:
1) громкоговоритель рупорный 10ГР-38П  1 шт.
2) паспорт  1 шт.
3) упаковка  1 шт. на 1 изделие



УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

  • Громкоговоритель рупорный пылезащищенный 10ГР-38П является модификацией 10ГР-38 обладает повышенной мощностью и надежностью.
  • Конструкция громкоговорителя предусматривает возможность крепления его на любую поверхность, для чего он снабжен поворотным устройством, состоящим из скоб.
  • Принцип работы громкоговорителя состоит в преобразовании электрической энергии в акустическую.
  • Громкоговоритель выпускается для подключения к сети проводного вещания с номинальным напряжением 100BI120В.

При подведению к громкоговорителю напряжения 30 В необходимо:
· отключить громкоговоритель от сети;
· отвернуть винт крепления кожуха и снять кожух;
· на трансформаторе провод, запаянный на контакт с надписью «100»I«120», отпаять и припаять к контакту «30» соответственно для напряжения 30В;
· установить кожух на место и закрепить винтом.


УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

  • Громкоговоритель должен устанавливаться в наиболее удобном эксплуатационном положении. Необходимый наклон громкоговорителя производится на месте установки электромонтажной организацией. Максимальный угол поворота громкоговорителя относительно горизонтальной оси вниз не более – 90°, вверх не более – 20°.
  • Полярность громкоговорителя отмечена краской на одном из выводов. При монтаже в одном помещении или на одной площадке двух или более громкоговорителей необходимо соблюдать полярность их включения.

ПРАВИЛА ХРАНЕНИЯ И ТРАНСПОРТИРОВАНИЯ

  • Громкоговорители рупорные 10ГР-38П должны храниться в упакованном виде в закрытых, сухих, проветриваемых помещениях при температуре окружающего воздуха от +5 до +40°С, относительной влажностью воздуха до 80%, при отсутствии в воздухе паров кислот, щелочей и других агрессивных примесей.
  • Допускается перевозить громкоговорители в упакованном виде любым видом транспорта (транспортирование на самолетах допускается только в отапливаемых отсеках). При перевозке должны быть приняты меры по предохранению громкоговорителя от атмосферных осадков и механических повреждений.

СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

  • ТУ 6573-001-82318468-2013 (взамен ИЦ3.847.069 в связи с вступлением в силу ГОСТ Р 53033-2008 Громкоговорители рупорные. Общие тех.условия. Дата начала действия ГОСТа 01.12.2009) и признан годным для эксплуатации.

ГАРАНТИИ ИЗГОТОВИТЕЛЯ

  • Изготовитель гарантирует соответствие громкоговорителя рупорного 10ГР-38П требованиям технических условий ТУ 6573-001-82318468-2013 (взамен ИЦ3.847.069 в связи с вступлением в силу ГОСТ Р 53033-2008 Громкоговорители рупорные. Общие тех.условия. Дата начала действия ГОСТа 01.12.2009) при соблюдении потребителем условий транспортирования, хранения и эксплуатации.
  • Гарантийный срок хранения громкоговорителя – 2 года со дня изготовления.
  • Гарантийный срок эксплуатации громкоговорителя – 1 год со дня получения потребителем в пределах гарантийного срока хранения. 8.4. Изготовитель обязуется в течение гарантийного срока безвозмездно ремонтировать или заменять вышедшие из строя громкоговорители при соблюдении потребителем условий транспортирования, эксплуатации и хранения.

СВЕДЕНИЯ О РЕКЛАМАЦИИ

  • Регистрируются все предъявляемые рекламации и их краткое содержание. При отказе в работе или неисправности громкоговорителя в период гарантийных обязательств потребителем составляется акт о причинах выхода громкоговорителя из строя и производится отправка рупорного громкоговорителя вместе с паспортом и актом предприятию - изготовителю для замены. В случае отказа по истечении гарантийного срока изготовителю направляется настоящий паспорт и акт.

<strong>Громкоговоритель пылезащищенный</strong> 12ГР-38П

РАЗМЕРЫ ОТВЕРСТИЙ КРЕПЛЕНИЯ НА СКОБЕ

<strong>Громкоговоритель пылезащищенный</strong> 12ГР-38П

ПОЛОЖЕНИЕ ГРОМКОГОВОРИТЕЛЯ ПРИ ЭКСПЛУАТАЦИИ
