ИБЭП-220/48B-40A-1/2(1000)-3U-LAN

  • Источник бесперебойного электропитания ИБЭП 220/48В-20А-LAN предназначен для преобразования переменного напряжения ~220В в постоянное напряжение 48В и бесперебойного питания телекоммуникационного оборудования с содержанием и зарядом аккумуляторной батареи (АКБ).
  • ИБЭП выполнен в корпусе высотой 3U, рассчитанном на установку в конструктив 19”. Оборудован интерфейсом LAN.

Быстрый заказ
ИБЭП-220/48B-40A-1/2(1000)-3U-LAN
  • ИБЭП-220/48B-40A-1/2(1000)-3U-LAN
  • ИБЭП-220/48B-40A-1/2(1000)-3U-LAN

Тип ИБЭП
Выходное напряжениеUном, В
Выходной
 ток, А
Макс. выходная мощность, Вт
Тип преобразователей (БПС), входящих в ИБЭП
Кол-во БПС, шт
ИБЭП-220/48В-20А-LAN
48…54,5
0-20
1000
БПС-1000.01-220/48В-20А
2





ИБЭП работает в буфере с аккумуляторной батареей, состоящей из 4 кислотных аккумуляторов 12В емкостью до 100 Ач.

Состав

  • ИБЭП состоит из корпуса, одного преобразователя напряжения стабилизированного "БПС", устройства управления и контроля "УКУ" с контроллером, узла коммутации. Всего в ИБЭП может быть установлено 2 БПС с максимальным результирующим током 40А



БПС и их работа



    • При установке 2-х БПС, второй БПС находится в "горячем" резерве. УКУ включает его при превышении тока потребления ИБЭП,  запрограммированного в установках значения I max, а также при отказе работающего БПС. При отсутствии УКУ оба источника включены и работают параллельно на одну нагрузку



  • В модификации ИБЭП 220/48В-20А установлен 1 БПС

Каждый БПС обеспечивает:

  •  работу в режимах стабилизации напряжения или токоограничения
  •  световую индикацию наличия сетевого напряжения, наличия выходного напряжения или отключенного состояния БПС
  •  автоматическую регулировку величины выходного напряжения для поддержания напряжения АКБ в соответствии с температурой окружающей среды или для ограничения тока заряда АКБ установленным оператором значением

УКУ и его работа

  • УКУ обеспечивает цифровую индикацию параметров питающей сети, БПС и нагрузки; включение БПС на параллельную работу и выравнивание токов БПС, управление выходными напряжениями источников, управление зарядом АКБ, мониторинг состояний ИБЭП

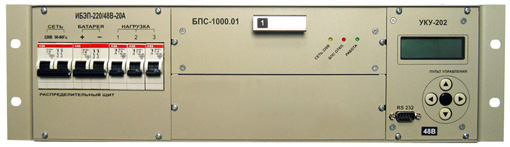

На передней панели ИБЭП расположены

  •  автоматические выключатели блока коммутации
  •  двухполюсный автоматический выключатель (АВ) «фаза-ноль» включения питающей сети ~220В
  •  3 автомата для подключения нагрузок
  •  двухполюсный АВ для коммутации цепи аккумуляторной батареи
  •  графический ЖКИ (дисплей) для вывода информации состояния и управления
  •  5 навигационных кнопок для управления УКУ
  •  разъем контроллера RS-232 для программирования, а также разъем контроллера LAN для удаленного мониторинга и управления по Ethernet

Ethernet

  • Передача данных осуществляется по протоколу TCP/IP. Для осуществления контроля необходим любой браузер и установлен компьбтер Ява-машина (входит в поставляемое ПО). Для осуществления контроля необходимо набрать в бразуере уникальный IP-адрес источника.

По интерфейсу Ethernet можно выполнять следующие фукнции:

  • Контролировать параметры работы ИБЭП
  •  номер основного источника в составе ИБЭП
  •  наличие батареи
  •  режим выравнивающего заряда (вкл/откл)
  •  режим контроля емкости батареи (вкл/откл)
  •  выходное напряжение БПС1 и БПС2
  •  напряжение батареи и нагрузки
  •  ток БПС1, БПС2, батареи
  •  температура БПС1, БПС2, батареи
  •  напряжение сети
  •  ток нагрузки
  •  емкость батареи
  •  заряд батареи
  • Отдавать команды ИБЭП
  • 1) установка основного БПС
  • 2) включение / выключение режима выравнивающего заряда
  • 3) включение / выключение режима контроля ёмкости
  • 4) проверка

Индикация состояния

  • Все параметры состояния ИБЭП отображаются на ЖКИ (дисплее) микропроцессорного устройства
  • На передней панели каждого из БПС ИБЭП расположены светодиодные индикаторы
  • желтый  «СЕТЬ» (индицирует наличие сети 220В, 50Гц)
  • красный «БПС ОТКЛ.» (индицирует отключенное состояние БПС)
  • зеленый «РАБОТА» (индицирует включенное состояние БПС и наличие напряжения на его выходе)

Подключение ИБЭП

  • Подключение цепей питания, нагрузки и заземления производится на клеммном блоке, расположенном на задней стороне устройства под съемной крышкой.

Основные технические характеристики БПС
Параметры
БПС-1000- 220/48В-20А
Номинальное выходное напряжение
48В
Диапазон регулирования выходного напряжения
40В...60В
Максимальный выходной ток
 20А

  • ИБЭП предназначен для работы в помещении при температуре окружающего воздуха + 5…400С
  • и  относительной влажности   не более 80%
  • Размеры ИБЭП (Ш х Г х В):  480 х 315 х 130 мм
  • Масса  не более 12 кг
  • Гарантийный срок: 3 года с момента продажи
