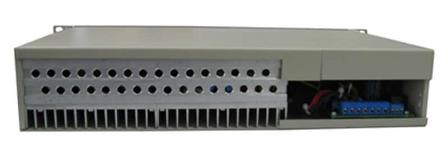

ИПС 1500-220/48В-30А-2U



  • Блок питания ИПС-1500-220/60В-30А предназначен для обеспечения радиоэлектронной аппаратуры постоянным стабилизированным напряжением 60В
  • Блок питания выполнен в корпусе высотой 2U, рассчитанном на установку в конструктив 19”



Цена: 48 000 рублей
В корзину Быстрый заказ
ИПС-1500-220/48В-30А
  • ИПС-1500-220/48В-30А
  • ИПС-1500-220/48В-30А2

Номинальное выходное напряжение
постоянного тока
48В
Номинальный (максимальный) выходной ток
30А
Пульсация выходного напряжения от пика до пика, не более
50мВ
Диапазон входного напряжения и частоты сети переменного тока
220 ±33В, 50 ±2 Гц
переменного тока
Максимальный потребляемый ток
Максимальная потребляемая мощность
1700Вт
Коэффициент мощности, не менее
0,96
Коэффициент полезного действия при токе нагрузки (0,5÷1,0) Iном, не менее
0,9
Уставка защиты от перегрузки (ток ограничения)
30,5 ±1%
Уставка защиты от перегрева
+ 80 ± 2
Диапазон рабочей температуры
+5ºС ÷ + 40ºС
Диапазон температуры хранения
-50ºС ÷ + 70ºС
Относительная влажность
95%
Электрическое сопротивление изоляции входных и выходных цепей относительно корпуса ИПС:

- в нормальных климатических условиях
20
- при влажности 95% и температуре +30˚С
1
Габаритные размеры
88 х 420 х 253 мм
Масса
6,5 кг

  • ИПС выполнен по схеме мостового двухтактного преобразователя с независимым возбуждением и бестрансформаторным входом
  • ИПС допускает включение на параллельную работу

Подключение ИПС

  • Подключить, соблюдая полярность, нагрузку к клеммнику ИПС кабелем с сечением медных проводов, соответствующим току нагрузки, но не менее 2,5 мм2
  • Подключить к клеммнику ИПС обесточенный сетевой кабель с заземляющей жилой
  • Подключить (при необходимости) внешнюю сигнализацию аварийного (отключенного) состояния ИПС. При наличии выходного напряжения нормально замкнутые контакты (НЗК) реле «АВАРИЯ» разомкнуты. При отключении ИПС вследствие работы защит или при исчезновении входного напряжения НЗК реле «АВАРИЯ» будут замыкаться

Индикация и сигнализация о состоянии ИПС

  • Световая индикация состояния ИПС обеспечивается светодиодами
  • При подаче на ИПС сетевого напряжения светится жёлтый индикатор «Сеть», при снятии сетевого напряжения индикатор «Сеть» гаснет
  • При нормальной работе светится зелёный индикатор « Работа », при перегреве ИПС индикатор « Работа » гаснет и загорается красный индикатор « Перегрев »

Гарантийные обязательства

  • Средний срок службы 20 лет
  • Гарантийный срок эксплуатации 3 года с момента продажи
