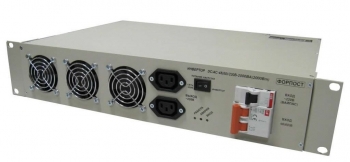

Инвертор DC/AC-48(60)/220B-3000BA-2U BP
- Инвертор DC/AC-48(60)/220B-3000BA-ВР предназначен для электропитания различной электронной аппаратуры и средств связи переменным напряжением 220В, 50Гц с потребляемой мощностью 3000ВА
- Блок питания выполнен в корпусе высотой 2U, рассчитанном на установку в конструктив 19”
Быстрый заказ
Технические характеристики
| Номинальное входное напряжение постоянного тока | 48(60)В |
| Диапазон входного напряжения постоянного тока | 44÷72 |
|
Диапазон входного напряжения переменного тока (при работе через байпас) |
220 ±33В, 50 ±2 Гц переменного тока |
|
Максимальный потребляемый ток от источника постоянного тока (при максимальной нагрузке),
не более |
54А |
|
Диапазон выходного напряжения переменного тока (при работе от источника постоянного тока) |
220±10В |
|
Диапазон выходного напряжения переменного тока (при работе по цепи байпас тока) |
220 ±33В |
| Коэффициент полезного действия | 85% |
| Выходная мощность | 2000Вт/3000ВА |
| Коэффициент амплитуды тока нагрузки (крест-фактор) | 3:1 |
| Коэффициент нелинейных искажений, не более | 5% |
| Диапазон рабочей температуры окружающей среды | +1º до +45º С |
| Габаритные размеры (ШхГхВ) | 420 х 305 х 88 мм |
| Масса, не более | 9кг |
Инвертор имеет следующие защиты:
- от неправильной полярности входного напряжения
- от перегрева
- от перегрузки
- от короткого замыкания на выходе
- от аварии по выходному напряжению
- Время переключения на сеть ~220В в инверторах со встроенным реле байпаса не более 20мс
- Инвертор имеет два реле сигнализации: реле «АВАРИЯ» (контроль исправности инвертора) и реле наличия входного напряжения питания
- Инвертор, оборудованный реле байпаса, обеспечивает электроснабжение потребителя от сети 220В, 50Гц при исчезновении входного постоянного напряжения питания или при неисправности самого инвертора. При устранении неисправности питание потребителя переключается на инвертор
- Инвертор, оборудованный управляемым реле байпаса, обеспечивает электроснабжение потребителя от сети 220В, 50Гц при наличии напряжения этой сети и автоматическое переключение питания потребителя на инвертор при исчезновении напряжения сети. Время переключения, т.е. перерыв в питании потребителя, составляет не более 20мсек. При появлении напряжения сети питание потребителя примерно через 3сек. автоматически переключается на сеть. Эта опция может быть отключена переключателем на лицевой панели инвертора, в результате чего он будет работать аналогично DC/AC-48(60)/220B-3000BA-ВР
Подключение инвертора
- При отключенных автоматических выключателях (автоматах) на лицевой панели подсоединить кабель от источника постоянного тока к клеммнику инвертора в соответствии с указанной полярностью с сечением медных проводов не менее 6 мм2 для 48В
- Подсоединить провод защитного заземления сечением не менее 2,5 мм2 к клемме защитного заземления
- Подсоединить нагрузку (потребитель) 220В, 50Гц к соответствующим клеммам инвертора сетевым кабелем с сечением медных проводов не менее 1,5 мм2 или соответствующим сетевым кабелем к разъему на лицевой панели
Гарантийные обязательства
- Изготовитель гарантирует соответствие инвертора требованиям технических условий при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации, предусмотренных в эксплуатационной документации
- Средний срок службы 20 лет
- Срок службы вентиляторов охлаждения 50000 часов
- Гарантийный срок эксплуатации 3 года с момента продажи
