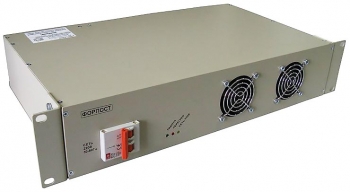

Конвертор DC(АС)/DC-2000-220/48В-40А-2U

Блок питания DC(АС)/DC-2000-220/48В-40А (ИПС-2000-220/48В-40А(DC/AC)/DC) предназначен для обеспечения радиоэлектронной аппаратуры постоянным стабилизированным напряжением 48В
Питание конвертора осуществляется от однофазной сети переменного тока 220В ± 15% частотой 50Гц либо от сети постоянного тока напряжением 220В (+15% ÷ –30%)
Блок питания выполнен в корпусе высотой 3U, рассчитанном на установку в конструктив 19”

Технические характеристики

Номинальное выходное напряжение	48В
Пульсация выходного напряжения от пика до пика	не более 100мВ
Максимальный выходной ток	41±1А
Коэффициент мощности	не менее 0,96
Потребляемая мощность от сети 220В	не более 2400ВА
Максимальный входной ток	не более 12А
КПД	не менее 0,9
Коэффициент полезного действия при токе нагрузки (0,5÷1,0) Iном	0,9
Габаритные размеры (ВхШхГ)	480x132x330мм
Масса	не более 10 кг

Конвертор выполнен по схеме мостового двухтактного преобразователя с независимым возбуждением и бестрансформаторным входом
Конвертор допускает включение на параллельную работу

Работа с БПС

Конвертор содержит два преобразователя БПС-1000.04 (БПС)

БПС имеет следующие защиты:

от перегрузки
от недопустимого снижения сетевого напряжения с напряжением срабатывания 180 В
от перегрева, сигнальная ступень с уставкой 70˚С, отключающая ступень с уставкой 80˚С
Конвертор позволяет подключать через «сухие» контакты реле внешнюю сигнализацию отключенного или аварийного состояния конвертора
Изоляция входных электрических цепей 220В относительно корпуса выдерживает в течение 1 мин. испытательное напряжение переменного тока 1,5 кВ частотой 50Гц или выпрямленное напряжение 2500В с использованием мегаомметра

Подключение конвертора

Подключить, соблюдая полярность, нагрузку к клеммнику конвертора двумя кабелями с сечением медных проводов 4,0÷6 мм²
Подключить к клеммнику конвертора сетевой шнур с заземляющей жилой с сечением медных проводов не менее 2,5 мм²
Подключить (при необходимости) внешнюю сигнализацию аварийного (отключенного) состояния конвертора

Индикация и сигнализация о состоянии конвертора

Световая индикация состояния каждого БПС обеспечивается светодиодами
При подаче на БПС сетевого напряжения светится жёлтый индикатор «Сеть», при снятии сетевого напряжения индикатор «Сеть» гаснет
При нормальной работе светится зелёный индикатор « Работа ». При нагреве БПС свыше уставки сигнальной ступени мигает красный индикатор «БПС отключен»
При нагреве БПС свыше уставки сигнальной ступени мигает красный индикатор «БПС отключен»
Кроме того, конвертор имеет релейную сигнализацию, «сухие» контакты выведены на клеммник. Реле срабатывает при наличии выходного напряжения и возвращается при его отсутствии
