ИБЭП-220/24B-120A-4/4(1000)-6U-LAN

• ИБЭП-220/24B-120A-4/4(1000)-6U-LAN предназначен для работы в комплекте с двумя АКБ, каждая из которых состоит из двух кислотных аккумуляторов ёмкостью до 400А/ч

Состав

• ИБЭП-220/24B-120A-4/4(1000)-6U-LAN состоит из корпуса, четырех преобразователей БПС, кросс-платы, устройства контроля и управления (УКУ) с контроллером, узла коммутации
• Выходной ток составляет 120А, мощность - 4000Вт

БПС и их работа

• БПС обеспечивает преобразование напряжения сети ~220В в стабилизированное постоянное напряжение 24В, а также регулировку величины выходного напряжения. В модификации ИБЭП 220/24В-120А установлено 4 БПС

Каждый БПС обеспечивает:

•  работу в режимах стабилизации напряжения или токоограничения
•  световую индикацию наличия сетевого напряжения, наличия выходного напряжения или отключенного состояния БПС
•  автоматическую регулировку величины выходного напряжения для поддержания напряжения АКБ в соответствии с температурой окружающей среды или для ограничения тока заряда АКБ установленным оператором значением

УКУ и его работа

• УКУ обеспечивает цифровую индикацию параметров питающей сети, БПС и нагрузки; включение БПС на параллельную работу и выравнивание токов БПС, управление выходными напряжениями источников, управление зарядом АКБ, мониторинг состояний ИБЭП

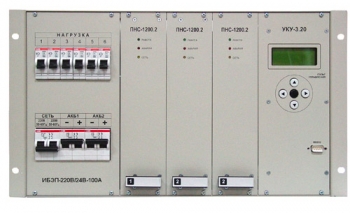

На передней панели ИБЭП расположены:

•  двухполюсный автоматический выключатель «фаза-нуль» для коммутации питающей сети ~220В
•  3 автоматических выключателя для подключения нагрузок
•  двухполюсный автоматический выключатель для коммутации цепи аккумуляторной батареи
•  графический ЖКИ дисплей для вывода информации состояния и управления
•  5 навигационных кнопок для управления УКУ
•  разъем контроллера RS-232 для программирования, а также разъем LAN для удаленного конфигурирования и управления по Ethernet

Индикация состояния

• Все параметры состояния ИБЭП отображаются на ЖКИ (дисплее) микропроцессорного устройства
• На передней панели каждого из БПС ИБЭП расположены светодиодные индикаторы
•  желтый «СЕТЬ» (индицирует наличие сети 220В, 50Гц)
•  красный «БПС ОТКЛ.» (индицирует отключенное состояние БПС)
•  зеленый «РАБОТА» (индицирует включенное состояние БПС и наличие напряжения на его выходе)

Подключение потребителей

• Подключение цепей питания, нагрузки и заземления производится на клеммном блоке, расположенном на задней стороне устройства под съемной крышкой
