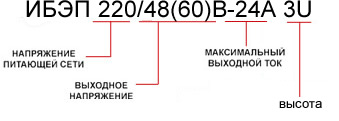

ИБЭП-220/48B-24A-3U-Р
- Источник бесперебойного электропитания ИБЭП-220/48B-24A-3U-Р предназначен для преобразования переменного напряжения ~220В в постоянное напряжение 48В , бесперебойного питания телекоммуникационного оборудования, содержания и заряда АКБ.
- Блок питания выполнен в корпусе высотой 3U, рассчитанном на установку в конструктив рассчитанном на установку в конструктив 19”
Быстрый заказ
|
Тип
ИБЭП ФОРПОСТ |
Выходное напряжениеUном, В
|
Выходной ток, А
|
Макс. выходная мощность, Вт
|
Тип БПС
|
Кол-во БПС, шт
|
|
ИБЭП 220/48В-24А СAN (без резерва)
|
48...54,5 / 60...68,1
|
0-24
|
1600 / 1800
|
БПС-950 220/48В-12А
|
2
|
- ИБЭП работает с аккумуляторной батареей в буфере (состоящей из 4 (5) кислотных аккумуляторов 12В) емкостью до 100 Ач
Состав
- ИБЭП состоит из корпуса, одного преобразователя напряжения стабилизированного «БПС», устройства управления и контроля «УКУ» с контроллером, узла коммутации
- Всего в ИБЭП может быть установлено 2 БПС с максимальным результирующим током 24А
БПС, их работа и переключение выходного напряжения с 48В на 60В
- ИБЭП обеспечивает преобразование напряжения сети ~ 220В в стабилизированное постоянное напряжение 48В или 60В, а также регулировку величины выходного напряжения для поддержания напряжения батареи в соответствии с температурой окружающей среды или для ограничения тока заряда батареи на установленном пользователем уровне
- При добавлении на свободное штатное слотоместо второго преобразователя БПС-950 12А, источник обеспечивает работу с выходным током 24А (при параллельной работе 2-х БПС), либо работу с выходным током 12А и резервированием БПС по типу 1+1. При отсутствии УКУ оба источника включены и работают параллельно на одну нагрузку
- Переключение выходного напряжения ИБЭП с 48В на 60В производится установкой или снятием перемычек на плате управления БПС и на кросс-плате
УКУ и его работа
- УКУ обеспечивает цифровую индикацию параметров питающей сети, БПС и нагрузки; включение БПС на параллельную работу, управление выходными напряжениями источников, управление зарядом АКБ, мониторинг состояний ИБЭП, формирование сигнала «Авария» (звукового, релейного, по RS-232). Также УКУ обеспечивает фиксацию вида и времени возникновения, устранения аварийной ситуации в энергонезависимой памяти
Органы управления
- На передней панели ИБЭП расположены автоматические выключатели блока коммутации
- спаренные автоматы «фаза-ноль» включения питающей сети ~220В
- 3 автомата для подключения нагрузок;
- спаренный автомат для замыкания-размыкания цепи аккумуляторной батареи
- графический ЖКИ дисплей для вывода информации состояния и управления
- 5 навигационных кнопок для управления УКУ
- разъем контроллера «RS-232» для конфигурирования и мониторинга
.jpg)
Индикация состояния
- Все параметры состояния ИБЭП отображаются на ЖКИ-дисплее микропроцессорного устройства
- На передней панели каждого из БПС ИБЭП расположены светодиодные индикаторы: желтый «СЕТЬ», красный «БПС ОТКЛ.» (индицирует отключенное состояние БПС), зеленый «РАБОТА» (индицирует включенное состояние БПС и наличие напряжения на его выходе
- В ИБЭП по дополнительному заказу предусмотрена возможность установки дополнительного выносного датчика температуры и двух программируемых цифровых входов (0…60(48)В) для подключения различных датчиков (охранно-пожарной сигнализации, блок-контактов и т.д.). Пользователь программирует отображение состояния датчиков и цифровых входов на ЖКИ УКУ, срабатывание по ним реле «Авария» и передачу их по RS-232
Регулировки и защиты
- Перечень защит, используемых в ИБЭП
|
Нагрузка
|
- от недопустимого отклонения напряжения на выходе ИБЭП - от исчезновения напряжения сети |
|
БПС
|
- от недопустимого отклонения напряжения сети - от токовых перегрузок преобразователя - от недопустимого отклонения напряжения на выходе - от перегрева |
|
АКБ
|
- от неправильной полярности подключения АКБ - от разряда ниже минимально допустимого значения напряжения - от превышения допустимого напряжения заряда - ограничение тока заряда |
|
Сеть ~220В
|
- от перегрузок по току при аварии в ИБЭП |
- Защита ИБЭП от короткого замыкания и перегрузок по току обеспечивается автоматическими выключателями (АВ), входящими в состав блока коммутации
Содержание и заряд аккумуляторной батареи
- Аккумуляторная батарея (АКБ) содержится и заряжается от ИБЭП и работает на нагрузку при исчезновении сетевого напряжения или при отказе двух БПС
- В ИБЭП предусмотрены корректировка напряжения постоянного подзаряда , режим выравнивающего заряда и контроля емкости АКБ. Также предусмотрен режим контроля цепи батареи, который производится автоматически каждый час. При работе АКБ на нагрузку и разряде ее до напряжения Uсигн, заданного пользователем в УКУ, ИБЭП подает сигнал «Авария»
.jpg)
Подключение потребителей
- Подключение цепей питания, нагрузки и заземления производится на клеммном блоке, расположенном на задней стороне устройства под съемной крышкой
- Подключение сети 220В производится двумя проводами сечением не менее 1,5 мм2 или алюминиевых проводов сечением не менее 2,5 мм2
- Подключение АКБ к клеммному блоку производится двумя проводами не менее 4 мм2
- Подключение нагрузки к клеммному блоку производится четырьмя проводами, исходя из расчета для медных проводов не более 2,5А на 1 мм2
- Провод защитного заземления должен иметь сечение не менее 2,5 мм2
Технические характеристики
- Основные технические характеристики БПС-950 220/48В (60В) -12А в составе ИБЭП
|
Номинальное входное напряжение
|
220В
|
|
Номинальное выходное напряжение
|
48В (60В)
|
|
Диапазон регулирования выходного напряжения
|
52,5...72,5В
|
|
Максимальный выходной ток
|
15А
|
- ИБЭП предназначен для работы при температуре окружающего воздуха + 5…400С
- Размеры: ИБЭП (Ш х Г х В): 480 х 400 х 130 мм
- Масса : не более 11 кг с одним БПС
- не более 12 кг с двумя БПС
- Гарантийный срок: 3 года с момента продажи
