ИБЭП-220/48B-80A-1/4(1000)-6U-LAN

ИБЭП работает с двумя аккумуляторными батареями в буфере, состоящими из 4 кислотных аккумуляторов 12В емкостью до 200 Ач каждая

Состав

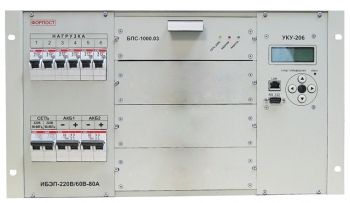

ИБЭП состоит из корпуса,из 4-х преобразователей напряжения стабилизированных «БПС», устройства управления и контроля «УКУ» с контроллером, клеммного блока и панели автоматических выключателей (АВ)
(Всего в ИБЭП может быть установлено 4 преобразователя БПС с максимальным результирующим током 80А)

Источник бесперебойного электропитания ИБЭП-220/48B-80A-1/4(1000)-6U-LAN предназначен для преобразования переменного напряжения ~220В в постоянное напряжение 48В, бесперебойного питания телекоммуникационного оборудования, содержания и заряда АКБ
ИБЭП выполнен в корпусе высотой 6U, рассчитанном на установку в конструктив 19”

Тип	ИБЭП-220/48В 20А-LAN
Входное напряжение	220В
Выходное напряжение Uном	48В
Выходной ток	0…20А
Номинальная выходная мощность	1000 Вт
Количество БПС	1
Масса	не более 13 кг
Габариты (ш-в-г)	480х270х400 мм

ИБЭП работает с двумя аккумуляторными батареями в буфере, состоящими из 5 кислотных аккумуляторов 12В емкостью до 400 Ач каждая

ИБЭП состоит из корпуса, преобразователя напряжения стабилизированного «БПС», устройства управления и контроля «УКУ» с контроллером, клеммного блока и панели автоматических выключателей (АВ).
(Всего в ИБЭП может быть установлено 4 преобразователя БПС с максимальным результирующим током 80А)

В ИБЭП могут быть установлены четыре БПС, каждый с током нагрузки 20А. ИБЭП обеспечивает либо совместную работу всех установленных БПС на одну общую нагрузку, либо избирательную работу БПС, исходя из количества нагрузок, необходимого тока и резервирования

УКУ обеспечивает цифровую индикацию параметров питающей сети, БПС и нагрузки; включение БПС на параллельную работу и выравнивание токов БПС, управление выходными напряжениями источников, управление зарядом АКБ, мониторинг состояний ИБЭП

спаренный автомат «фаза-ноль» включения питающей сети ~220В
6 автоматов для подключения нагрузок
2 спаренных автомата для замыкания-размыкания цепи аккумуляторных батарей
графический ЖКИ дисплей для вывода информации состояния и управления
5 навигационных кнопок для управления УКУ
разъем контроллера RS-232 для программирования, а также разъем контроллера LAN, обеспечивающего функции телеметрии и удаленного управления по Ethernet

Все параметры состояния ИБЭП отображаются на ЖКИ-дисплее микропроцессорного устройства УКУ
На передней панели каждого из БПС расположены
светодиодный индикатор (зелёный) « Работа » (« Output ») (индицирует включенное состояние
БПС и наличие напряжения на его выходе)
светодиодный индикатор (красный) « Авария » («Alarm») (индицирует аварийное состояние БПС)
светодиодный индикатор (жёлтый) « Сеть » («Input») (индицирует включение БПС в сеть)

Подключение цепей питания, нагрузки и заземления производится на клеммном блоке, расположенном на задней стороне устройства под съемной крышкой
Подключение сети 220В производится двумя проводами сечением не менее 2,5 мм²
Подключение АКБ к клеммному блоку производится двумя проводами не менее 6 мм²
Подключение нагрузки к клеммному блоку производится двухпроводными кабелями, исходя из расчета для медных проводов не более 5А на 1 мм²
Провод защитного заземления должен иметь сечение не менее 4 мм²
