ИБЭП-220/60B-5A 3U
- Блок питания выполнен в корпусе высотой 3U, рассчитанном на установку в конструктив 19”

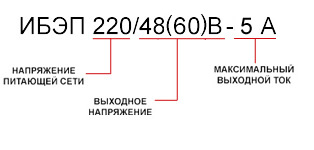

- Источник бесперебойного электропитания ИБЭП 220/48(60)В-5А предназначен для преобразования переменного напряжения ~220В в постоянное напряжение 48В или 60В, бесперебойного питания телекоммуникационного оборудования, содержания и заряда АКБ
Быстрый заказ
|
Тип ИБЭП
|
Выходное напряжениеUном, В
|
Выходной ток, А
|
Макс. выходная мощность, Вт
|
Тип БПС
|
Кол-во БПС, шт
|
|
ИБЭП-220/60В-5А
|
60
|
0-5
|
300
|
БПС-300
220/60В-5А
|
1
|
- В составе ИБЭП содержится один БПС на 5А, но имеется штатное место для установки второго БПС. В этом случае ИБЭП обеспечивает на выходе ток 10А при включении БПС в параллель, либо обеспечивает "горячее" резервирование выходного напряжения током 5А
- ИБЭП работает с аккумуляторной батареей в буфере (состоящей из 4 (5) кислотных аккумуляторов 12В) емкостью до 50 Ач
Состав
- ИБЭП состоит из корпуса, одного преобразователя напряжения стабилизированного "БПС", устройства управления и контроля "УКУ" с контроллером, клеммного блока и панели автоматических выключателей (АВ). Всего в ИБЭП может быть установлено 2 БПС с максимальным результирующим током 10А
БПС и их работа
- В модификации ИБЭП 220/48(60)В-5А установлен 1 БПС
- При установке второго БПС, он находится в "горячем" резерве. УКУ включает его в работу при превышении тока потребления ИБЭП, запрограмированного в установках значения I max, а также при отказе первого БПС. При отсутствии УКУ оба БПС включены и работают параллельно на одну нагрузку
УКУ и его работа
- УКУ обеспечивает цифровую индикацию параметров питающей сети, БПС и нагрузки; включение БПС на параллельную работу и выравнивание токов БПС, управление выходными напряжениями источников, управление зарядом АКБ, мониторинг состояний ИБЭП
Органы управления
- На передней панели ИБЭП расположены автоматические выключатели блока коммутации
- спаренные автоматы «фаза-ноль» включения питающей сети ~220В
- 4 автомата для подключения нагрузок
- спаренный автомат для замыкания-размыкания цепи аккумуляторной батареи
- а также
- выключатели для каждого БПС
- двухстрочный ЖКИ дисплей для вывода информации состояния и управления
- 5 навигационных кнопок для управления УКУ
- разъем контроллера «RS-232», обеспечивающего функции телеметрии и управления с РС
.jpg)
Индикация состояния
- Все параметры состояния ИБЭП отображаются на ЖКИ-дисплее микропроцессорного устройства
- На передней панели БПС ИБЭП расположены светодиодные индикаторы: желтый «СЕТЬ», красный «БПС ОТКЛ.» (индицирует отключенное состояние БПС), зеленый «РАБОТА» (индицирует включенное состояние БПС и наличие напряжения на его выходе»
Регулировки и защиты
- Перечень защит, используемых в ИБЭП
|
Нагрузка
|
- от недопустимого отклонения напряжения на выходе ИБЭП
- от исчезновения напряжения сети
- контроль исправности предохранителей нагрузки
|
|
БПС
|
- от недопустимого отклонения напряжения сети
- от токовых перегрузок преобразователя
- от недопустимого отклонения напряжения на выходе
|
|
АКБ
|
- от неправильной полярности подключения АКБ
- от разряда ниже минимально допустимого значения напряжения
- от превышения допустимого напряжения заряда
- ограничение тока заряда
|
|
Сеть ~220В
|
- от перегрузок по току при аварии в ИБЭП
|
- Защита ИБЭП от короткого замыкания и перегрузок по току обеспечивается автоматическими выключателями (АВ), входящими в состав блока коммутации
- Охлаждение обеспечивается встроенным вентилятором
Содержание и заряд аккумуляторной батареи
- Аккумуляторная батарея (АКБ) содержится и заряжается от ИБЭП и работает на нагрузку при исчезновении сетевого напряжения или БПС
- В ИБЭП предусмотрены корректировка напряжения постоянного подзаряда , режим выравнивающего заряда и контроля емкости АКБ. Также предусмотрен режим контроля цепи батареи, который производится автоматически каждый час
- При работе АКБ на нагрузку и разряде ее до напряжения Uсигн, заданного пользователем в УКУ, ИБЭП подает сигнал «Авария»
.jpg)
Подключение потребителей
- Подключение цепей питания, нагрузки и заземления производится на клеммном блоке, расположенном на задней стороне устройства под съемной крышкой
- Подключение сети 220В производится двумя проводами сечением не менее 1,5 мм2 или алюминиевых проводов сечением не менее 2,5 мм2
- Подключение АКБ к клеммному блоку производится двумя проводами не менее 2,5 мм2
- Подключение нагрузки к клеммному блоку производится четырьмя проводами, исходя из расчета для медных проводов не более 2,5А на 1 мм2
- Провод защитного заземления должен иметь сечение не менее 2,5 мм2
Технические характеристики
- Основные технические характеристики БПС в составе ИБЭП
|
Парамеры
|
БПС-220В/48В
|
БПС-220В/60В
|
|
Номинальное выходное напряжение
|
48В
|
60В
|
|
Диапазон регулирования выходного напряжения
|
40…60В
|
52,5…72,5В
|
|
Максимальный выходной ток
|
5А
|
5А
|
- ИБЭП предназначен для работы при температуре окружающего воздуха + 5…40С
- Размеры ИБЭП (Ш х Г х В): 480 х 400 х 130 мм
- Масса : не более 10 кг с одним БПС
- Гарантийный срок: 3 года с момента продажи
