Инвертор Штиль PS48/400C-P-2
Инвертор «Штиль» с входным напряжением 48 В постоянного тока предназначен для электроснабжения различного оборудования с напряжением питания 220 В переменного токапот и ребляемой мощностью до 2000 ВА/1500 Вт.
Инвертор общего назначения выпускается в настольном исполнении или в 19” корпусе, инвертор для систем связи - в 19” корпусе
Функциональные и конструктивные особенности инвертора PS48/400C-P-2
- встроенный входной и выходной фильтр высокочастотных помех
- гальваническая развязка входных и выходных цепей - 1500 В
- электронная защита от перегрузок и короткого замыкания
- синусоидальная форма выходного напряжения
- возможность параллельной работы (до 3 шт.)
- стабилизированное выходное напряжение
- высокая перегрузочная способность
- принудительное охлаждение
- 19" корпус высотой 2U
Быстрый заказ
В отличии от инвертора PS48/400C-P-1, выполненного на базе одного преобразователя, сдвоенный инвертор "Штиль" для систем связи PS48/400C-P-2 содержит два аналогичных преобразователя 48/220 В, что позволяет удвоить мощность без увеличения размера корпуса или обеспечить резервирование нагрузки по схеме N+1.
Инвертор PS48/400C-P-2 обеспечит высококачественной электроэнергией напряжением 220 В переменного тока ваше оборудование связи, промышленные приборы и устройства, суммарная электрическая мощность которых при параллельном включении преобразователей не превышает 1200 ВА/800 Вт на объектах, где имеются источники электроэнергии напряжением 48 В постоянного тока (например, аккумуляторные батареи). Кроме того, инвертор может использоваться в качестве компонента системы бесперебойного питания.
Сдвоенный инвертор PS48/400C-P-2 представляет собой импульсный преобразователь (ШИМ, 60 кГц) постоянного тока напряжением 48 В в переменный ток со стабилизированным напряжением 220 В синусоидальной формы частотой 50 Гц. Для ограничения пульсаций потребляемого тока инверторы "Штиль" для систем связи имеют высокоэффективный входной фильтр и специальный алгоритм схемы управления ШИМ.

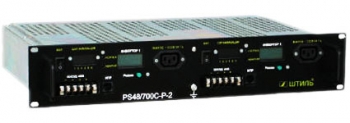

Конструктивно инвертор выполнен в виде 19" модуля для установки в 19" стойку/шкаф. На передней панели инвертора раздельно для каждого преобразователя расположены выключатели, светодиодные индикаторы работы и аварии преобразователя, ЖК-индикатор значений выходного напряжения, тока, активной мощности и % нагрузки, клеммные колодки для подключения источника постоянного тока (например АБ) и выхода дистанционной сигнализации, вывод заземления корпуса инвертора, трёхполюсная розетка IEC320 для подключения нагрузки, разъем для подключения кабеля синхронизации.
Технические характеристики
|
Максимальная мощность нагрузки, кВА/кВт
|
2 х 0,6/0,4
|
|
Допустимая перегрузка
|
70% - 5 с, 10% - 30 с, 5% - длительно
|
|
Номинальное входное напряжение, В
|
48
|
|
Диапазон входного напряжения, В
|
40,5-57
|
|
Действующее значение пульсаций, создаваемых инвертором в цепи постоянного тока, мВ
|
<=50 (в диапазоне частот 25 Гц...150 кГц)
|
|
Номинальное выходное напряжение, В
|
220
|
|
Стабилизация выходного напряжения, %
|
±3
|
|
Номинальная выходная частота, Гц
|
50
|
|
Стабилизация выходной частоты, %
|
±0,2
|
|
Максимальный входной ток, А
|
2 х 12
|
|
Коэффициент мощности
|
0-1
|
|
Коэффициент нелинейных искажений, %
|
<=2
|
|
Допустимый коэффициент амплитуды кривой переменного тока нагрузки (пик-фактор)
|
<=3:1
|
|
КПД, %
|
86
|
|
Наработка на отказ (MTBF), ч
|
200 000
|
|
Вид охлаждения
|
принудительное
|
|
Диапазон температуры окружающей среды, °С
|
+5...+40
|
|
Диапазон температуры окружающей среды при транспортировке и хранении, °С
|
-50…+85
|
|
Относительная влажность воздуха, %
|
0...80 (без конденсата)
|
|
Степень защиты
|
IP30 по ГОСТ 14254
|
|
Устойчивость к механическим воздействиям
|
Механический удар многократного действия в вертикальной плоскости при штатном расположении инвертора с пиковым ударным ускорением 15 g при длительности действия ударного ускорения 5...10 мс
|
|
Устойчивость к синусоидальной вибрации
|
<=19,6 м/с² (2 g) на частоте 25 Гц
|
|
Масса, кг
|
7
|
|
Высота
|
2U
|
|
Габаритные размеры (ШхВхГ), мм
|
480 х 90 х 285
|
|
Гарантийный срок, мес
|
24
|
