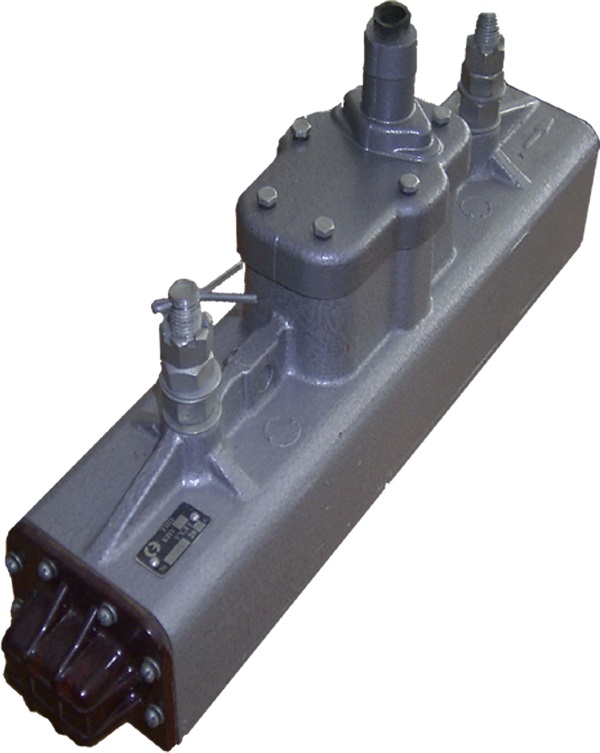

Катушки приемные локомотивные типа КПУ
(36828-201-00) - КПУ-1, (36828-101-00) - КПУ-2 ТУ 32 ЦШ 2617 - 84
- Катушки приемные локомотивные типа КПУ предназначены для приема кодовых сигналов в составе автоматической локомотивной сигнализации (непрерывного числового кода многозначной АЛС и других типов АЛС со скоростью движения до 200 км/ч), в условиях умеренного и холодного климата, но при верхнем значении предельной рабочей температуры +60оС и нижнем значении предельной рабочей температуры минус 60оС.
- В соответствии с условиями размещения по допустимым механическим и климатическим воздействиям изделия относятся к классификационным группам ММ2 и К4.1 установленным в приложении Б ОТУ.
- Степень защиты IP 65 по ГОСТ 14254.
- Катушка КПУ-2 собирается из двух катушек КПУ-1 (два корпуса катушек КПУ-1 соединены механически вместе).
- Основные электрические параметры катушек приведены в таблице 1.
Быстрый заказ
Таблица 1
| Основные параметры | КПУ-1 | КПУ-2 |
| Индуктивность при частоте 100 ±1Гц, Гн | 6,5÷7,5 | 6,5÷7,5 |
| Добротность, не менее | 5,0 | 5,0 |
| * Действующее значение ЭДС, индуктируемой в обмотке катушки рельсовой цепи, в которой течет ток 1 А, частотой 50 Гц, не менее, мВ | 83 | 75 |
| Активное сопротивление при температуре плюс 20 °С, Ом | 110÷124 | 110÷124 |
* Катушка подвешена на высоте 150 мм от нижней грани катушки до верхней грани головки рельса.
- Габаритные размеры катушек:
- КПУ-1 – 519×108×202 мм
- КПУ-2 - 519×216×202 мм
- Масса катушек: КПУ-1 – 13 кг, КПУ-2 – 26 кг
- Пример записи при заказе и в документации другого изделия:
- Катушка приемная катушка локомотивная КПУ-1, УХЛ1, ТУ 32 ЦШ 2617-84
- Катушка приемная катушка локомотивная КПУ-2, УХЛ1, ТУ 32 ЦШ 2617-84
