Трансмиттер универсальный ЭКПТ-УС.
ТУ 3185-003-93006952-2013 (черт. 22356-00-00 )
- ЭКПТ-УС, предназначен для формирования кодовых (импульсных) комбинаций числового кода АЛС и управления трансмиттерными реле.
- ЭКПТ-УС при установке на полках релейных стативов или в релейных шкафах автоблокировки в условиях эксплуатации взаимозаменяем с трансмиттерами типов КПТШ-515, КПТШ-715, БКПТ-УМ.
ЭКПТ-УС имеет два исполнения:

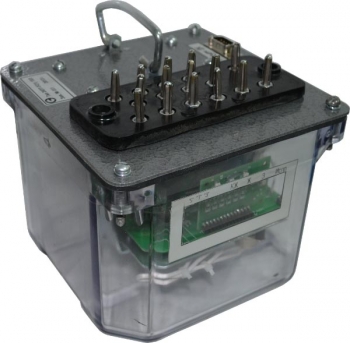

- в корпусе МТ;
- в корпусе реле НШ.
Быстрый заказ
- ЭКПТ-УС формирует на выходе кодовые (импульсные) комбинации числового кода АЛС для управления трансмиттерными реле в соответствии с выбранным типом кода, согласно таблице 1.
- После снятия пломбируемой защитной крышки ЭКПТ-УС, имеется возможность выбора необходимого режима работы (типа кода) формирователя импульсов:
- а) кодов механических трансмиттеров КПТШ-515 или КПТШ-715 (параметры кодовых комбинаций приведены в таблице 1)
- б) защитного кода – ЗКПТ (параметры кодовой комбинации приведены в таблице 1).
| Тип кода | Обозначение кода | Длительность, с | |||||
| 1 импульс |
1 интерва |
2 импульс |
2 интервал |
3 импульс |
Большой интервал | ||
| КПТШ-515 | «3» «Ж» «КЖ» |
0,35 0,38 0,23 |
0,12 0,12 — |
0,22 0,38 — |
0,12 — — |
0,22 — — |
0,57 0,72 0,57 |
| КПТШ-715 | «3» «Ж» «КЖ» |
0,35 0,35 0,3 |
0,12 0,12 — |
0,24 0,6 — |
0,12 — — |
0,24 — — |
0,79 0,79 0,63 |
| ЗКПТ | — | 1,2 | 0,4 | — | — | — | — |
- ЭКПТ-УС имеет световую индикацию: наличия питающего напряжения, исправного состояния и наличия формируемых кодов.
- ЭКПТ-УС имеет возможность электропитания от источника однофазного переменного тока частотой 50±0.4Гц и напряжением 220±10%В или от источника постоянного тока напряжением 24±10%В (в корпусе реле НШ).
- Амплитудное значение выходного сигнала ЭКПТ-УС при нагрузке 16 Ом при питании выходных ключей от внешнего источника постоянного тока с напряжением 13,5 В не менее 11,5 В.
Выходные электронные ключи трансмиттера должны коммутировать сигналы в цепях постоянного тока:
- коммутируемое постоянное напряжение не более 40 В,
- коммутируемый предельный ток не более 0,5 А.
- ЭКПТ-УС имеет диагностический выход.

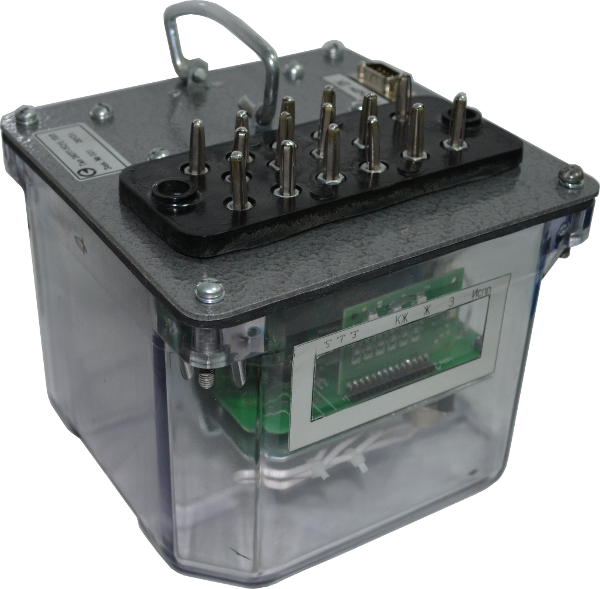

ЭКПТ-УС(1).

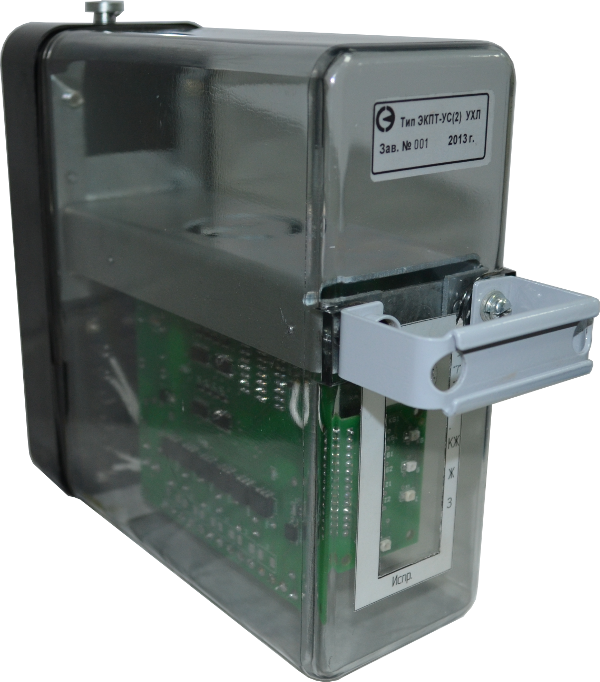

ЭКПТ-УС(2) в корпусе НШ.
